Промышленная видеоаналитика читает поток с камеры над конвейером и по каждой единице продукции решает: годно или брак. Решает, пока изделие едет. Не по записи после смены. У нас в Palatine Spectra это один из модулей программно-аппаратного комплекса. Сервер с ним стоит в цеху у заказчика. Берёт кадры с камеры, прогоняет по одному, и брак виден ещё до того, как деталь доедет до конца ленты. Инспектор к концу смены устаёт. Взгляд плывёт, мелкие сколы проскакивают. Сервер этим не страдает – в шесть утра придирается так же, как в полночь.
Внутри цепочки Spectra видеоаналитика занимает место между камерой и отбраковщиком. Кадр уже снят. Убрать бракованную деталь с ленты предстоит железу дальше по линии. А в промежутке – то самое решение, которое и выдёргивает человека из-за самого потока. При выборочном контроле инспектор физически успевал осмотреть дай бог каждую двадцатую штуку на быстрой линии. Здесь выборки нет вовсе: через анализ идёт весь поток, подряд. Как этот модуль встраивается в контроль качества продукции по всему предприятию – тема отдельной страницы; тут разбираем сам видеопоток и что с ним происходит.
Что такое промышленная видеоаналитика
Спросят «что такое видеоаналитика» на заводе – ответ короткий: разбор видеопотока с цеховых камер, кадр за кадром, на предмет расхождения изделия с эталоном. Трещина, скол, этикетка ушла вбок, шов повело в сторону. Один статичный снимок фиксирует ровно один застывший миг и запросто теряет дефект, который проскочил в паузе между съёмками. Видео идёт без разрывов, поэтому каждая единица получает свою оценку, пока не вышла из кадра. Вот и всё, что стоит за словами «видеоаналитика это» применительно к производству – не картинка в протокол, а «брак / не брак» за доли секунды.
Слово это цепляет кучу чужих задач. Лица в толпе, счётчик посетителей в торговом центре, охрана периметра, шлагбаум на въезде. Всё это тоже зовут видеоаналитикой, и рынок такого софта здоровенный. Мы им не занимаемся. Камера видеоаналитики Spectra наведена на изделие: геометрия, поверхность, всё ли на месте в упаковке. И только. Людей она не пересчитывает, за забором вокруг цеха не следит. Нужен подсчёт посетителей или тревога на пост охраны – берите систему у других, мы такое не делаем. А отбраковать дефект на движущейся ленте – это к нам.
Как работает видеоаналитика на производственной линии
Между кадром и вердиктом стоит несколько звеньев. Камера отдаёт картинку на серверный компьютер – тот, что стоит у клиента в цеху, а не где-то в облаке за тысячу километров. Компьютер прогоняет кадр через машинное зрение и пару математических моделей. Где на изделии дефект и какого он рода – это они и вычисляют. На всё уходит меньше секунды. Конвейер даже не притормаживает, ему про этот разбор знать незачем.
Дальше вердикт не оседает на мониторе мёртвым грузом. Тип дефекта определён – сигнал тут же уходит на автоматическую отбраковку: изделие снимают с ленты через АСУ ТП, руками к нему никто не притрагивается. Здесь и лежит граница между «посмотрели» и «проконтролировали». Ии видеоаналитики без этого шага – просто нарядная картинка на экране. Контролем качества анализ видео с помощью ии становится в тот момент, когда за находкой следует физическое движение отбраковщика, а не запись в лог-файл.
Мониторинг конвейера в реальном времени
На экране у оператора крутится живое видео с ленты, а не таблица цифр. Едет изделие. На нём рамка вокруг дефекта, рядом подпись, что за брак. Сверху переключатель: показывать весь поток или одно забракованное. На разборе ночной смены удобнее второе – тысячу годных штук мотать не надо, сразу видны те полтора десятка, что ушли в брак. Оператор уже не пялится в каждую единицу подряд. Он смотрит поток, где метки проставлены заранее. Так видеоконтроль тратит поменьше того, чего в любом ОТК не хватает, – человеческого внимания.
Умную видеоаналитику видно по таким вот мелочам. Рамку вокруг брака система ставит не наугад, она знает, что за дефект под ней. Понадобился один тип брака, а не весь подряд – щёлкнул фильтр, и запись вручную мотать не пришлось. Инженеру ОТК это нужно не ради красивого стенда на выставке. Он этим работает прямо в смену.
Модуль видеоаналитики в составе Palatine Spectra
По устройству это отдельный модуль, а не облачная подписка. Сервер видеоаналитики живёт на площадке заказчика, гоняет поток локально и не завязан на внешний канал: пропал интернет – линия по-прежнему под присмотром. Система видеоаналитики принимает картинку с камер разного типа: цветных, чёрно-белых, инфракрасных, ультрафиолетовых, рентгеновских. Всё это стекается в одну аналитическую панель. По сути интеллектуальная видеоаналитика работает здесь прослойкой между железом на линии и цифрами для руководства.

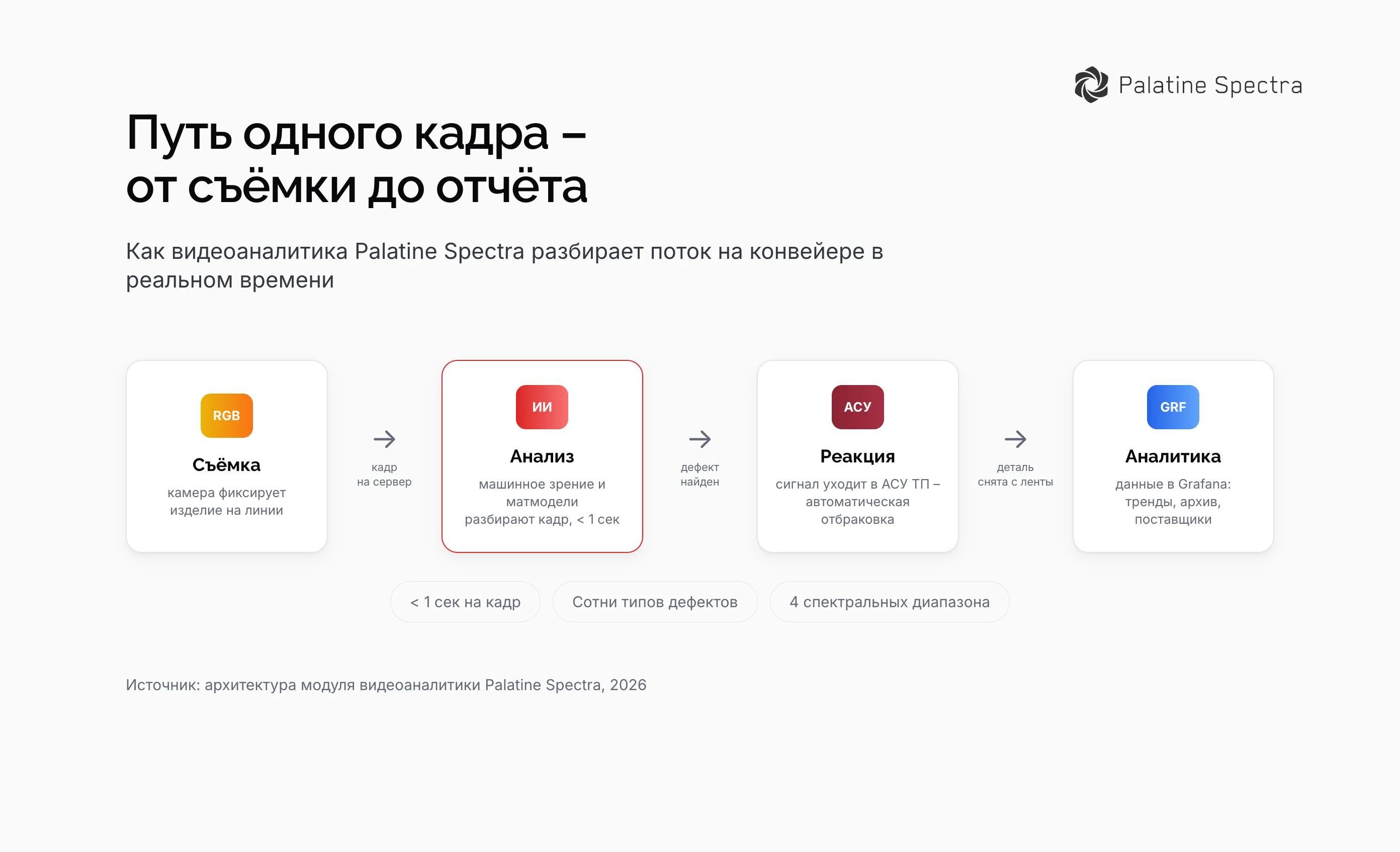

Ниже – путь одного кадра от съёмки до отчёта.
| Этап видеопотока | Что происходит | Результат |
|---|---|---|
| Съёмка | камера фиксирует изделие на линии | кадр передан на сервер |
| Анализ | ИИ и математические модели разбирают кадр | дефект найден и классифицирован |
| Реакция | сигнал уходит в АСУ ТП | автоматическая отбраковка изделия |
| Аналитика | данные сохраняются в Grafana | тренды, архив, привязка к поставщикам |
Программа видеоаналитики держится той же логики, что и вся система контроля качества Palatine Spectra. Съёмка, детекция, отбраковка, аналитика – один замкнутый круг, а не четыре ящика от четырёх вендоров, которые заказчик потом сращивает своими силами.
Собственно, за это и платят: не нужно самому сводить нескольких подрядчиков в работающую систему. Сервер, модели детекции, стыковка с АСУ ТП, дашборды Grafana – приезжает и настраивается одной командой. Уже стоят на линии камеры чужого производителя? Подключим, если интерфейс совпадёт. Совпадёт ли – выясняем на техническом аудите линии, наугад тут ничего не гарантируем.
Какие дефекты фиксирует видеоаналитика на потоке
Перечень того, что камера выловит на ленте, заранее не высечен в камне. Модель обучают на настоящих дефектах конкретного завода, и в сумме она закрывает сотни типов брака – от трещин и сколов до перекошенной этикетки и уплывшей геометрии. Список растёт, а задержка так и держится ниже секунды: добавили в перечень новый дефект – скорость ленты от этого не просела.
Дальше идёт то, что за пределами обычной оптики. Спектров четыре: цвет и ЧБ, инфракрасный, ультрафиолет, рентген. Каждый вскрывает свой слой брака. Инфракрасная и УФ-съёмка достают дефекты, мимо которых пройдёт и глаз инспектора, и цветная матрица. Про сами камеры мы написали отдельно, страница промышленные камеры. Тут важно вот что. Набор дефектов, который система в принципе увидит на вашей линии, упирается в то, чем и в каком спектре вы снимаете. Пору внутри сварного шва оптикой не поймаешь. Хоть год модель тренируй.
Результаты внедрения видеоаналитики на производстве
На конвейере одного из топ-3 российских производителей гипсокартона поток разбирают на десятки типов дефектов листа – вплоть до замера глубины повреждения, – а команду на отбраковку отдают прямо в АСУ ТП. В таком режиме система крутится уже больше четырёх лет. Этот срок снимает вопрос «выдержит ли оно долгую промышленную эксплуатацию»: выдержало и работает.
У производителя медицинских пробирок и игл поток раскладывают по трём зонам изделия: тело, крышка, этикетка. Задержка та же, до секунды. Под эту задачу спроектировали отдельный отбраковщик и перекроили кусок конвейера – готового решения под тонкую стеклянную пробирку на рынке не было. У Додо Пицца под камерой уже не деталь, а готовая пицца франчайзи. Тут система проверяет нарезку, как разложена начинка, пропеклось ли тесто. На одном корже набегает не один десяток параметров. Гипсокартонный лист, стеклянная пробирка, горячая пицца – продукт всякий раз чужой. А снизу под всеми тремя один и тот же принцип. Кадры идут сплошняком, и по каждому система решает за доли секунды.
Как внедряется видеоаналитика на вашем производстве
Установка видеоаналитики стартует не с оплаты лицензии. Сначала инженеры выезжают на площадку. Ходят вдоль линии, смотрят, что за продукция, где сыплется брак, с какой скоростью идёт лента. Из этого уже складывается, какие камеры брать и как строить логику разбора. Потом закупка оборудования. Параллельно обучают модель – причём на снимках с вашего производства, а не на усреднённом наборе дефектов из соседней отрасли. Чужой набор на вашей ленте всё равно пустой.
Финальный шаг – стыковка с АСУ ТП и пусконаладка на живом потоке. Дальше система тянет смену сама. По срокам проект укладывается в промежуток от нескольких недель до нескольких месяцев: чем заковыристее линия и чем больше камер, тем дольше. Про видеоаналитику и её цены заранее конкретики не дадим – число камер, типы съёмки и объём интеграции у всех свои, поэтому стоимость считают под отдельную задачу, единого прайса нет.
