На конвейере брак снимают либо руками, либо автоматом. Автоматическая отбраковка убирает из этой работы руки. Камера с ИИ увидела дефект, кинула сигнал на механизм, деталь слетела с ленты за неполную секунду. Оператор в этот момент ничего не нажимает и вообще ничего не решает – критерий годности вбит в систему заранее, и она катает его по каждой детали, что бы там ни ехало по потоку.
Ручной пост снятия брака выдыхается к середине смены. Дело не в квалификации инспектора, дело в том, что человек устаёт, глаз к четвёртому часу замыливается. Одну бракованную деталь пропустил. Вторую снял, но с опозданием, когда она уже проскочила пару переделов. Дальше упаковка, паллета, отгрузка, а порой и звонок от клиента. У заказчиков Palatine Spectra отбраковка прямо на потоке подтянула сокращение брака в отгрузке до 100%. Секрет не в строгости. Секрет в том, где стоит решение – там же, где нашли дефект, а не в самом хвосте ленты.
Что такое отбраковка на производстве
Если по-простому, отбраковка это когда изделие вылетает из потока, потому что не прошло по какому-то признаку. Признак всегда можно померить. Размер по чертежу, толщина стенки, чистая поверхность или с царапиной, встала маркировка или смазало. Уполз за допуск – ушёл в брак, а не в отгрузку. Собственно, это и весь ответ на вопрос, что значит отбраковка. И отбраковка определение имеет узкое, поуже контроля качества в целом. Контроль решает, годен или нет. А отбраковка – уже физический шаг, когда то, что забраковали раньше, реально убирают с линии.
Причина отбраковки почти всегда из одного и того же куцего набора. Скол, трещина. Размер уполз за поле допуска. Маркировка не встала. Или брак вообще приехал с сырьём, ещё на входе, и мы его тащим через весь цех. Тут важно не склеить два разных дела в одно. Детекция ищет дефект. Отбраковка его выкидывает. Железо под этими делами разное – камера с алгоритмом сама по себе, механика линии сама по себе. Стоит между ними повиснуть паузе или человеку, и дефектная деталь спокойно едет дальше по конвейеру, никто её не держит.
Виды и критерии отбраковки
Виды отбраковки обычно раскидывают по трём осям, хотя на реальной линии всё это спутано в один клубок. Первая ось – когда бракуем. На входе, где сырьё и комплектующие. В процессе, пока деталь ещё в обработке. Или на приёмке, перед самой отгрузкой. Вторая – сколько проверяем. Либо сплошняком, каждую единицу подряд, либо выборкой – дёрнули образец из партии и смотрим. Ну а третья ось это уже по чему бракуем: геометрия, поверхность, толщина, маркировка.
Правила отбраковки завод не сам сочиняет, их берут из ГОСТ и своих ТУ, и для листа они одни, для трубы совсем другие. Механика от этого не страдает. Критерий прописали раз, дальше автоматика катает его по каждой детали, без настроения и без поблажек. А вот про норму отбраковки и процент отбраковки я бы поостерёгся называть цифру. Её просто нет, универсальной. У одного цеха допуск в доли процента, у соседнего в разы свободнее, и любое среднее по больнице будет выдумкой. Что реально сдвигает картину – это когда метод отбраковки переходит с выборки на сплошной контроль. Через камеру пошло подряд всё, а не одна деталь из двадцати, и брак в статистике сразу становится честнее.
| Критерий отбраковки | Что проверяет | Как решает автоматика |
|---|---|---|
| Геометрия | форма, размер, отклонения от чертежа | измерение по кадру, сравнение с эталоном |
| Поверхность | трещины, сколы, вмятины, пятна | детекция дефектов машинным зрением |
| Толщина стенки | равномерность материала по сечению | отбраковка по толщине через спецсъёмку |
| Маркировка и этикетка | наличие, читаемость, соответствие | распознавание и сверка с требованием |
Отбраковка деталей, труб и узлов на разных производствах
Форма изделия тут решает чуть ли не всё. Труба или баллон – дефект может засесть в любой точке по окружности и по всей длине, так что одной проекции мало, камере приходится обходить цилиндр по кругу. Отбраковка подшипников подтягивает внутреннюю геометрию: посадочные поверхности снаружи попросту не видно, а браковать по ним надо. Чугунный вентиль накидывает сверху ещё и следы литья с резьбой – и внешний контур у него дай бог половина всей возни.
Резьба со стенкой – вообще отдельная песня. Отбраковка резьбы не про то, похоже оно на эталон или нет. Там бракуют по конкретному числу, по шагу, и на глаз ты его не возьмёшь. Толщина такая же. Отбраковка по толщине стенки гоняет доли миллиметра металла, и никакой глазомер замер не заменит. Ну и штучная деталь живёт не по тем законам, что лист – скорость линии другая, геометрия другая, узел отбраковки под неё рисуют с нуля, а не достают готовый из каталога типовых.
Как работает автоматическая отбраковка в Palatine Spectra

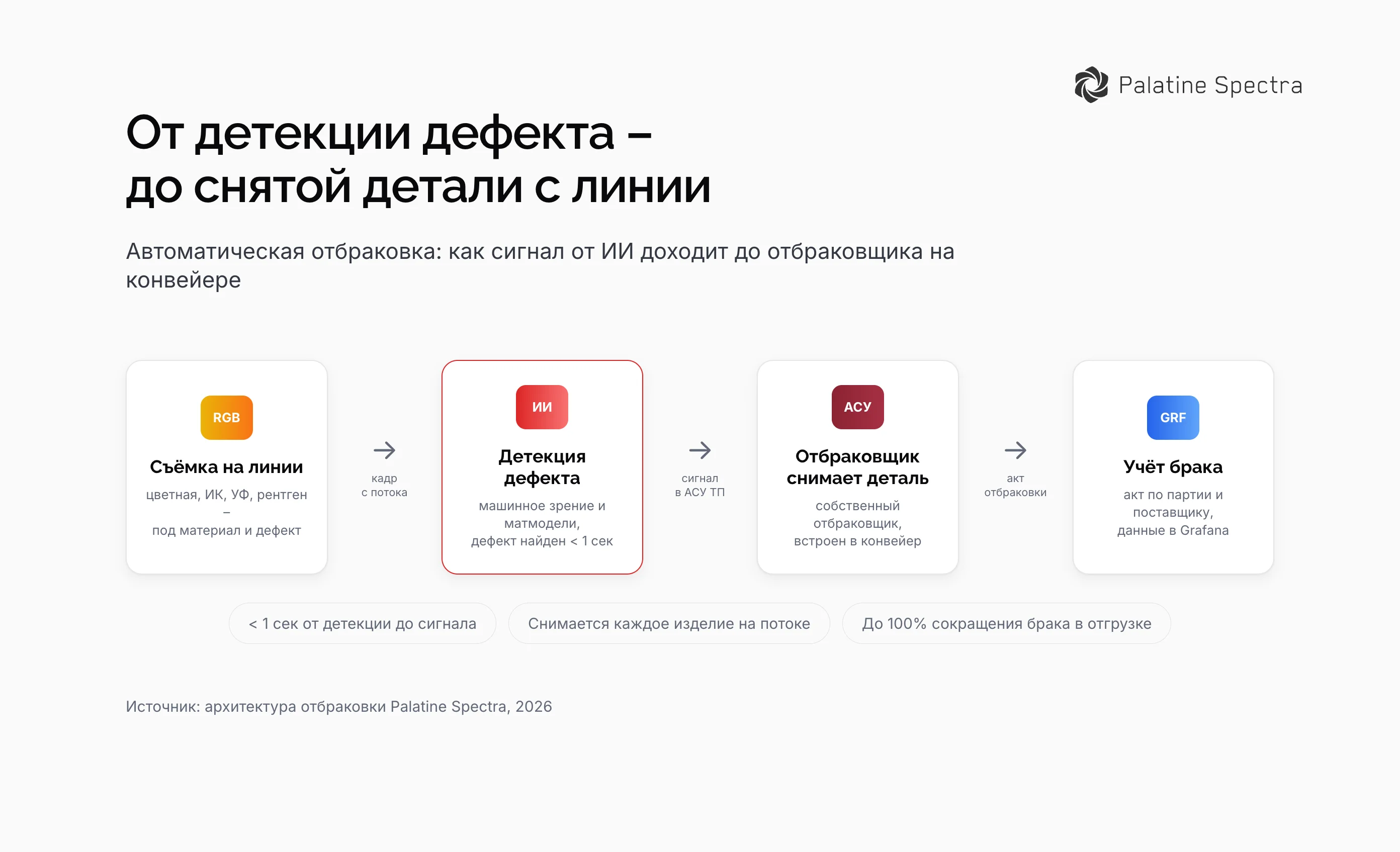

У нас автоматическая отбраковка собрана в одну замкнутую цепочку – от кадра до детали, которая уже слетела с ленты. И заточена она не под абстрактный конвейер с картинки, а под конкретную линию заказчика. Деталь на ходу снимают камеры, цветная, чёрно-белая, инфракрасная, ультрафиолетовая, рентген, смотря что ловим; подсветку тоже подбираем под материал и под сам дефект. Кадр уходит в машинное зрение и математические модели, дефект вылезает быстрее, чем за секунду. Дальше отбраковка дефектов уже не спрашивает оператора – критерий вбит заранее, отбраковщик убирает деталь, пока та не уползла на следующий передел.
Всю эту цепочку мы заводим в АСУ ТП завода и вставляем в общую систему контроля качества – отбраковка здесь не приблуда сбоку, а один из шагов цикла. Целиком цикл расписан на странице про контроль качества продукции: сняли, нашли, выкинули, посчитали. Каждая снятая деталь падает в Grafana. Сколько брака набежало, каких типов, как оно скакало за смену и за месяц – всё лежит там. А для потока, который не встаёт, к отбраковке докручиваем промышленную видеоаналитику: она смотрит на весь участок сразу, а не на один кадр с одной деталькой.
Собственные отбраковщики и модернизация конвейера
Готовой системы отбраковки, которую можно снять с полки и привезти, у нас нет. Отбраковщики Palatine Spectra рисует и делает сама – мы не берём чужой механизм и не переклеиваем на нём шильдик. Устройство отбраковки собирается под геометрию и скорость вот этой конкретной линии. Лист – один узел. Цилиндр – другой. Надо ещё и разложить поток по типам дефекта – ставим многоуровневый отбраковщик, с несколькими точками сброса. А если типовой чеквейер с отбраковщиком на линию просто не садится, лезем в сам конвейер и дорабатываем его, а не гнём задачу под то, что уже лежало на складе.
И раз уж зашла речь – надо отделить нас от соседнего рынка, с которым постоянно путают. Фотосепараторы гоняют зерно, крупу, овощи по цвету и форме, и с заводской АСУ ТП они обычно вообще не разговаривают. Это не наша история. Отбраковщик Spectra рассчитан на конкретную промышленную линию и живёт внутри её техпроцесса, а сыпучку в бункере он не крутит. Да и сортировка брака у нас идёт последним шагом цикла контроля, а не отдельной железкой, которую воткнули куда-то на входе цеха и забыли.
Результаты внедрения
Проще один раз показать на том, что уже стоит и крутится. Топ-3 российский производитель гипсокартона: система снимает дефектные листы с конвейера, попутно меряет глубину дефекта и завязана на АСУ ТП. В промышленной эксплуатации она больше четырёх лет – это не пилот на три месяца. Если сложить всё по нашим проектам, заказчики сберегли на браке за ₽2 млрд, подняли пропускную способность где-то от 5% и продуктивность людей от 25%. С медицинскими пробирками и иглами возни было больше. Там пришлось писать алгоритмы под десятки дефектов на теле, на крышках, на этикетках, а потом ещё проектировать и делать свой отбраковщик и перекраивать кусок конвейера – под такую линию готового на рынке не было в принципе.
В Додо Пицце тот же самый подход поехал на совсем другом продукте. Система следит за нарезкой, за раскладкой ингредиентов, за пропеканием у франчайзи и ловит десятки отклонений от их стандарта. А на Курской АЭС идёт проект по рентген-контролю сварных швов труб, с классификацией на 43 типа дефектов; он пока в стадии реализации и по требованиям к безопасности самый жёсткий из всего, что мы вообще вели. И на каждую снятую деталь система оформляет акт отбраковки, привязанный к партии и поставщику. Прилетела рекламация – по этому акту поднимаешь ровно то изделие, о котором речь, а не гадаешь, был там брак в среду или всё-таки в четверг.
