Камеру мы ставим первой в цепочке контроля, над лентой или сбоку от неё, и всё дальнейшее упирается в этот первый кадр. Она снимает каждое проходящее изделие и передаёт снимок на разбор, а решение о браке выносит уже модель. Загвоздка в том, что модель не находит того, чего в кадре нет. На гипсокартонной линии мы это видели предметно: недобрали бы разрешение, и продольная царапина ушла бы в поддон незамеченной. Ошибка со спектром, и скрытая раковина не проявляется вообще. Разошлись бы камера с датчиком на десяток миллисекунд, и кромку смазывает. Во всех трёх случаях отчёт покажет «норма», потому что формально промышленные камеры отработали.
Отсюда следует одна вещь, чисто рабочая. Не стоит выбирать камеру машинного зрения в самом конце, когда модель уже обучена и ждёт картинок. Оптику, спектр и способ съёмки просчитывают заодно с моделью. От них зависит, различит система дефект вообще или нет. Возьмите сканирующую камеру под метровый рулон и матричную под штучную деталь. Это разные задачи, и подменять одну другой бессмысленно, сколько ни экономь на подборе. Дальше по тексту: как устроена промышленная камера, какие бывают типы, зачем цеху рентген вдобавок к обычной оптике и по какой логике мы подбираем железо.
Что такое промышленная камера машинного зрения
Промышленную камеру мы подбираем под один объект и одну операцию, а не под обзор помещения. Под размер изделия и его скорость на ленте считаем разрешение, частоту кадров, объектив, выдержку. Запас «пусть будет побольше» на практике только мешает и удорожает узел. Бытовая или веб-камера здесь не конкурент, у неё другая работа, отдать картинку человеку. Показательный случай с той же гипсокартонной линии: лист идёт мимо объектива примерно на двух метрах в секунду, и миллиметровую царапину рядовая матрица на этой скорости размазывает в полосу. Искать на таком кадре уже нечего.
Вокруг слова «промышленная камера» много путаницы. Одни держат в голове камеру видеонаблюдения где-нибудь у заводской проходной, другие видят просто крепкий корпус для цеха: IP67, вибростойкость, герметичный ввод кабеля. Но корпус здесь дело десятое. Всю работу делает обвязка сенсора. Объектив под дистанцию, подсветка под материал, глобальный затвор против смаза, интерфейс GigE Vision либо USB3 Vision прямо в обработку. Эту связку калибруют под конкретный процесс: где-то считают штуки, где-то меряют геометрию, у нас ищут дефекты. Собьётесь на калибровке, и даже сильная модель честно разберёт кадр, на котором дефекта не разглядеть. Поэтому «что такое умная камера» на производстве упирается не в надпись на коробке, а в то, как собрано устройство промышленной камеры под задачу.
Чем промышленная камера отличается от камеры видеонаблюдения
Камера видеонаблюдения занята охраной. Ей хватает широкого угла, скромного разрешения на объект, записи без пауз и ИК-подсветки в темноте. Содержание кадра её не заботит, важна сама фиксация на случай разбора инцидента. Камера машинного зрения ведёт себя иначе. Она смотрит в одну точку линии и срабатывает по триггеру от датчика, ровно когда изделие встало в кадр. Никакого потока «на всякий случай» ей не нужно.
По железу это два разных прибора. На движущейся ленте мы ставим сенсор с глобальным затвором: роллинг-шаттер, как в бытовой матрице, экспонирует строки по очереди и завалил бы вертикаль наклоном. Объектив берём под габарит объекта и рабочую дистанцию, подсветку под конкретный материал и его блеск. Кадр гоним по GigE Vision или USB3 Vision сразу в обработку, без архивного h.264: сжатие первым делом убивает как раз ту мелочь, которую мы ищем. Повесьте на это место обычную CCTV-камеру, и оператору будет на что посмотреть, а детекции работать не с чем. Разница не в цене корпуса, а в том, что снимки решают несопоставимые задачи, протокол охраны против скола в полмиллиметра.

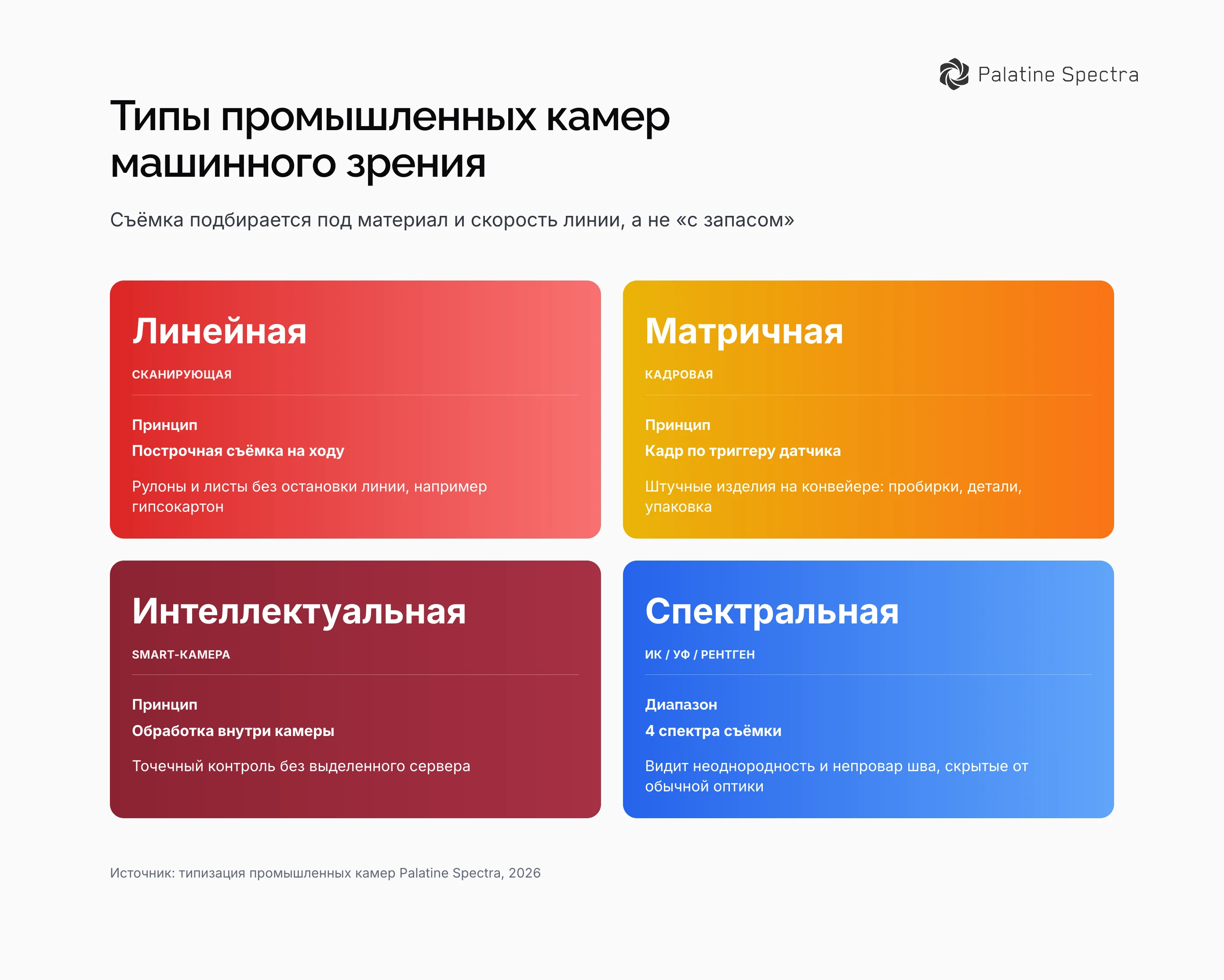

Типы промышленных камер: линейные, матричные, интеллектуальные
По принципу съёмки промышленные камеры распадаются на два лагеря: линейные, они же сканирующие, и матричные, они же кадровые. Линейные камеры набирают изображение построчно, пока полотно едет мимо без остановок. Для рулонов и листов ничего другого не подходит: кадровая съёмка на ходу растянет геометрию и наврёт с размером. В ход обычно идёт линейная CCD-камера, где сенсор это одна строка в тысячи пикселей. По сути это и есть камера для сканирования полотна на скорости ленты. Матричная снимает целый кадр по триггеру и работает по штучке: бутылки, детали, упаковка, медицинские пробирки.
Отдельно идут интеллектуальные, или smart-камеры, с процессором прямо в корпусе: часть обработки они держат на себе, без выделенного сервера. Плюс понятный, одну точку контроля на такой камере разворачиваешь быстро и без лишних затрат. Ограничение мы тоже проговариваем сразу: места под серьёзную логику там мало. Модель, которую дообучаем под конкретного заказчика, вместе с архивом кадров на два-три года в этот корпус не помещается. Поэтому в большинстве наших проектов работает связка попроще с виду, камера и серверный компьютер, который тянет и дообучение, и хранение. Smart-камеру мы применяем точечно, под одну определённую проверку: например, стоит ли крышка на флаконе, где отдельный сервер держать нет смысла.
| Тип камеры | Принцип съёмки | Где применяется |
|---|---|---|
| Линейная (сканирующая) | построчная съёмка непрерывно движущегося материала | рулонные и листовые материалы, например гипсокартон |
| Матричная (кадровая) | съёмка готового кадра по триггеру | штучные изделия на конвейере: пробирки, упаковка, детали |
| Интеллектуальная (smart) | часть обработки во встроенном процессоре камеры | локальные точки контроля без выделенного сервера |
Спектральные камеры: видим то, что не видит человеческий глаз
У Palatine Spectra в деле четыре спектральных диапазона: цветной, чёрно-белый, инфракрасный, ультрафиолетовый и рентгеновский. Это не красивая строчка из буклета, а ответ на физику. Видимый свет отражается от поверхности и о том, что спрятано под ней, ничего не сообщает. Инфракрасная камера промышленного класса вытягивает неоднородность материала и скрытую влагу. В обычном свете такие места сливаются с соседними, глазом их не отделить.
Ультрафиолет решает свою часть: некоторые загрязнения и компоненты покрытия под УФ флуоресцируют, а в видимом свете их не видно. Рентген проникает глубже всего и просвечивает металл насквозь, на нём построен наш рентгеновский контроль сварных швов труб, где непровар и поры прячутся внутри шва при гладкой поверхности снаружи. Какой диапазон нужен вашей линии, по каталогу заранее не скажешь. Алюминиевый профиль, прозрачное стекло и стальной шов требуют разного света, и это выясняется на разборе задачи, не раньше.
Оптика и подсветка под задачу
Объектив для промышленной камеры завязан на двух числах: фокусное расстояние и рабочая дистанция. Ошибётесь с ними, и либо изделие не влезет в кадр целиком, либо разрешения не хватит на мелкий скол. Нужен честный обмер геометрии, тогда идёт телецентрик, он не искажает перспективу по краям, где обычный объектив завалит размер. Широкая лента и объёмная продукция просят промышленный модуль широкоугольной камеры. Мелкая деталь наоборот, ей подавай узкий угол и приличное увеличение. С интерфейсом та же история. Usb камеры промышленные хороши на тестовом стенде и коротком участке, но на быстрой линии мы почти всегда переходим на GigE, потому что шина иначе не держит скорость конвейера.
На практике подсветка значит не меньше самой матрицы. И дефект чаще теряют именно из-за неё, а не из-за модели, хотя думают обратное. Глянец бликует под прямым лучом и прячет царапину. Матовая поверхность требует рассеянного света. Зеркальный металл иногда снимают на просвет или под куполом. Без живого образца изделия всё это почти не собрать. Расчёт на бумаге задаёт направление, а окончательную доводку ведут по реальному материалу клиента, руками и на месте. Возни много, зато потом модель смотрит на нормальный кадр, а не на пустой.
Как Palatine Spectra подбирает и поставляет камеры под ваше производство
На «промышленная камера купить» ответ у нас неловкий, но правдивый: отдельной позицией с ценником на камеру мы её не продаём. Промышленная камера цена в отрыве от линии вообще ни о чём не говорит. Пока нет конкретного конвейера и конкретного дефекта, «правильной» камеры не существует, есть только камера под задачу. Снятый ею кадр идёт дальше, на машинное зрение, где его распознают и классифицируют дефекты. Без верной оптики и спектра этот этап не поедет, каким бы точным ни был алгоритм.
Порядок на всех проектах повторяется. Начинаем с консультации и разбора задачи. Затем подбираем камеру, объектив, спектр и подсветку под материал и линию. Потом обучаем модели на данных клиента, интегрируемся с АСУ ТП, проводим пусконаладку. Срок разный, от нескольких недель до нескольких месяцев, смотря насколько задача выбивается из типовой. Оборудование привозим сами. Камера при этом только первый шаг более широкого контроля качества продукции, за ней идут отбраковка и аналитика. Растаскивать эти части по разным подрядчикам не советую: слишком много стыков, где что-то не сойдётся, а спрашивать потом не с кого.
Где применяются камеры Spectra: кейсы
На конвейере топ-3 российского производителя гипсокартона у камеры узкая задача. Не просто заметить дефект на листе, а измерить его глубину и отделить косметическую царапину от структурного брака. Система работает в промышленной эксплуатации больше четырёх лет. Не подгони мы оптику и подсветку под физику именно этого листа, столько бы она не протянула. По той же логике собрана и вся наша система контроля качества: камеру подбирают не вообще, а под конкретный продукт.
У производителя медицинских пробирок и игл камера ловит десятки типов мелких дефектов на теле, крышках и этикетках, с задержкой меньше секунды. Микроскол на прозрачном стекле пропускать нельзя, и под него отдельно выстрадана комбинация подсветки и оптики. В пищевом производстве всё повёрнуто иначе: для сети пиццерий-франчайзи камеры следят за пиццами по ходу сборки, от нарезки и раскладки ингредиентов до пропекания теста. Дефектов там тоже набирается на десятки, только «дефект» здесь недосыпанный сыр или сбитая раскладка, а не скол по кромке, и ракурс с подсветкой под расплавленный сыр пришлось подбирать с нуля.
На Курской АЭС для контроля сварных швов труб работает рентген-контроль: рентгеновская камера разбирает 43 типа дефектов проварки, которых снаружи шва не видно вовсе. Проект пока в стадии реализации. Но опыт съёмки для атомной и тяжёлой промышленности он уже приносит, а такой опыт больше почти негде взять.
