Уберите инспектора ОТК с лупой, посадите на его место камеру – вот вам машинное зрение на линии в двух словах. Кадр снят, дальше его перебирают алгоритмы и говорят: годное изделие или в отбраковку. С лицами в смартфоне у этого ничего общего нет. Работа тут злая и мелкая: заметить скол, поймать волосяную трещину, увидеть уехавшую на два миллиметра этикетку или непровар шва – и всё это раньше, чем деталь уползёт дальше по конвейеру.
Что тут умеет машина, чего не даст живой человек? Одинаковую придирчивость. На первой детали смены и на пятитысячной строгость не плывёт, глаз к обеду не замыливается. Плюс камера различает то, что человеку недоступно в принципе, – про это чуть ниже, в разделе про спектр. Но сама детекция – только вход в задачу, не финиш. Дальше разворачивается контроль качества продукции целиком, и найти дефект там – первый из шагов, а не последний.
Что такое машинное зрение
Если совсем без обёрток: алгоритмы смотрят на кадр с камеры и делают выводы за человека – проверяют, замеряют, читают маркировку. В быту вы с этим почти не пересекаетесь. А в цеху это давно не эксперимент, а рабочий инструмент ОТК. Система глядит на изделие через объектив и выдаёт короткий вердикт: годно, брак, и по какому признаку брак.
Вся разница с телефонным распознаванием фото упирается в цену промаха. Приложению хватит понять, кошка на снимке или собака; ошибётся – никто не пострадает. Системе на конвейере надо за доли секунды не спутать волосяную трещину с бликом от подсветки. Ошибётся в одну сторону – брак уедет в отгрузку, к заказчику. Ошибётся в другую – с линии слетит годное изделие и пойдёт в лом. Отсюда и растут жёсткие требования к свету и скорости счёта, о которых речь дальше.
Машинное, техническое и компьютерное зрение – в чём разница
Заказчики эти три слова мешают через одного. И, положа руку на сердце, зря их за это ругать – механика под капотом общая. Просто корни у каждого термина разные. «Техническое зрение» пришло к нам из советских КБ, где нейросетей не водилось в принципе: кадр гоняли через классические алгоритмы, пиксель за пикселем, по заранее прописанным правилам.
«Компьютерное зрение» – самый широкий из трёх. Под него подгребают и разблокировку смартфона по лицу, и навигацию дрона, и разбор рентгена на конвейере. Это про ИИ вообще, не только про завод. А «машинное зрение» – цеховое, инженерное словечко: камера, анализ, команда для АСУ ТП, всё. Мы в Palatine Spectra называем систему то так, то эдак, и заказчику по большому счёту без разницы, как её звать, – лишь бы брак ловила.
| Термин | Где чаще используется | Что означает |
|---|---|---|
| Машинное зрение | промышленный контроль качества | камера + ИИ-анализ + результат на конвейере |
| Техническое зрение | инженерная традиция РФ | то же самое, только более старое отраслевое название |
| Компьютерное зрение | наука об ИИ в целом | включает и производство, и робототехнику, и дроны |

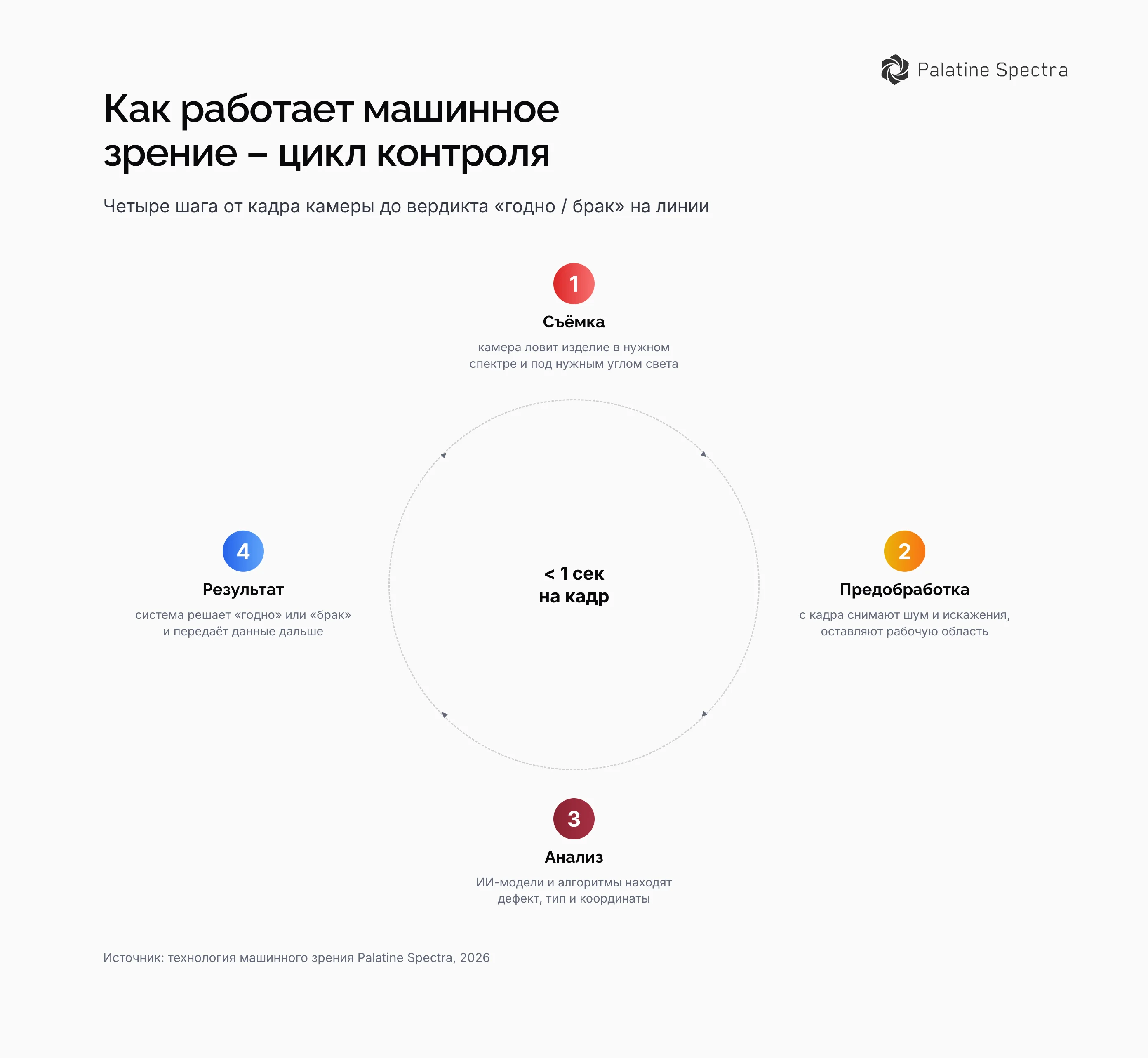

Как работает система машинного зрения
Всё устроено как конвейер внутри конвейера: на каждом звене отваливается лишний шум, а до вердикта доезжает только то, что для вердикта и требуется. Стартует камера, снимает изделие. Снимок выходит цветной, чёрно-белый или в невидимом диапазоне, смотря на какой дефект охотимся. Потом кадр приводят в порядок: подтягивают яркость, правят перекос от оптики, отрезают всё, кроме зоны, которую реально стоит рассматривать.
Потом наступает собственно анализ. Тут в связке идут классические алгоритмы машинного зрения и ИИ-модели, натасканные на данных именно этого производства, а не абстрактного. На выходе не голое «брак», а тип дефекта и его координаты прямо на изделии. И эти координаты уже есть куда пристроить: вывести оператору на экран, положить в статистику или сразу скормить механизму отбраковки.
- Съёмка. Камера ловит изделие в нужном спектре и под нужным углом света.
- Предобработка. С кадра снимают шум и искажения, оставляют одну рабочую область.
- Анализ. ИИ-модели вместе с классическими алгоритмами находят дефект, относят его к типу и выдают координаты.
- Результат. Система говорит «годно» или «брак» и толкает данные дальше по цепочке.
Из чего состоит система технического зрения
Железо системы технического зрения раскладывается на три части: камеры, свет, вычислитель. Камеру подбирают под конкретную задачу. Цветная и чёрно-белая закрывают видимый спектр. Инфракрасная и ультрафиолетовая берут то, что глаз не различает. Рентгеновская нужна там, где важна не поверхность, а нутро материала, куда взглядом не заглянешь. По самим камерам и оптике у нас есть отдельный разбор – промышленные камеры.
Свет здесь – не та мелочь, на которую можно махнуть рукой. Неудачно поставленная подсветка спрячет царапину не хуже мутного объектива: угол падения решает, ляжет дефект в кадр или растворится в бликах. Третий кусок – серверный компьютер с ПО разбора изображений, куда сходятся потоки со всех камер линии. Он тянет основной счёт. Разобрать кадр меньше чем за секунду офисному системнику не по зубам, тут нужна нормальная вычислительная мощность.
Задачи и методы компьютерного зрения в промышленности
Найти дефект – это ещё присказка. На живом проекте заказчику почти никогда не нужен один навык в отрыве от остальных. Детекция скола или трещины редко живёт без классификации: сказать «брак» мало, надо понять, какой именно и почему он вылез на этом переделе, а не на соседнем. Иначе потом статистику не с чем сопоставить, и разбор рекламации превращается в гадание.
Дальше идёт измерение – геометрия, толщина, глубина самого дефекта. И совсем отдельная история – чтение маркировки и текста. Там, где перепутанная этикетка бьёт по карману не слабее физического брака (партии с датами, фарма), распознавание кода становится не менее критичным, чем поиск сколов. Ниже – как эти задачи ложатся на реальную линию.
| Задача | Что делает | Где применяется |
|---|---|---|
| Детекция дефектов | находит скол, трещину, вмятину, включение | конвейер, приёмка сырья |
| Классификация | определяет тип и причину дефекта | статистика и разбор рекламаций |
| Измерение геометрии и глубины | замеряет размеры и глубину повреждения | листовые и профильные материалы |
| Распознавание маркировки | читает текст и код на этикетке | контроль упаковки и партий |
Где применяется машинное зрение на производстве
Главная площадка – линия, где изделие едет на скорости и решение по нему нужно прямо сейчас, без паузы на осмотр. Сюда попадает контроль на конвейере, входной контроль сырья на приёмке и автоотбраковка того, что проверку не прошло. Родственная тема – детекция на потоке в реальном времени, ей отдана промышленная видеоаналитика. А результат детекции у нас без ручных шагов уходит в автоматическую отбраковку через интеграцию с АСУ ТП.
А теперь честно про то, чего у нас нет. Широкое компьютерное зрение – это ведь и робототехника, и навигация дронов, и автономный транспорт. База алгоритмов та же, только задачи совсем другие. Palatine Spectra туда сознательно не суётся как в отдельный продукт. Весь фокус держим на одном – промышленный контроль качества на линии, и распыляться на беспилотники не собираемся.
Машинное зрение в Palatine Spectra: от камеры до отбраковки
У нас машинное зрение не продаётся отдельной коробкой – оно часть замкнутого кольца. Изделие снимают камеры четырёх спектральных диапазонов: цветная, чёрно-белая, инфракрасная, ультрафиолетовая и рентгеновская. Разбор кадра – это сплав классического компьютерного зрения и ИИ-моделей, обученных на данных конкретного клиента. На выходе получаются сотни типов дефектов, пойманных меньше чем за секунду, и неважно при этом, гипсокартон под камерой или медицинская игла.
Но находка не оседает цифрой в отчёте, на этом дело не кончается. Класс и координаты дефекта летят на автоотбраковку – через АСУ ТП и собственные отбраковщики, которые мы сами разрабатываем и производим. Параллельно всё копится в Grafana: тренды по типам дефектов, архив на годы вперёд, привязка брака к конкретному поставщику сырья. По той же схеме собрана и наша система контроля качества в целом – эта страница про саму технологию детекции, а платформа уже сшивает весь цикл контроля на предприятии воедино.
Примеры внедрения
Технологию мы обкатывали не на стенде, а на живых линиях с разной физикой брака. У топ-3 российского производителя гипсокартона зрение ловит десятки типов дефектов листа и меряет их глубину – система в эксплуатации уже больше четырёх лет, это давно не пилот. У производителя медицинских пробирок и игл задача была тоньше: разглядеть десятки видов дефектов на теле, крышках и этикетках, уложиться в секунду. Под неё же спроектировали и отдельный отбраковщик.
Додо Пицца крутит машинное зрение иначе – контролирует готовку у франчайзи: нарезку, раскладку ингредиентов, степень пропекания. А на Курской АЭС система читает рентген сварных швов труб и раскладывает 43 типа дефектов по классам. Проект пока в стадии реализации, но он уже подтягивает нашу экспертизу в рентген-контроле для атомной отрасли. Все четыре кейса с цифрами результатов лежат на странице контроль качества продукции.
Частые вопросы
Обычно всё сводится к трём темам: что вообще такое машинное зрение, из чего собрана система и сколько времени сожрёт внедрение на конкретной линии. Ответы держим короткими и без маркетингового тумана. Где технология упирается в потолок, там прямо про потолок и пишем, а не подсовываем гладкое обещание.
Не нашли ответ строго про свой случай – это нормально, так и должно быть. Состав оборудования и перечень дефектов мы не тянем из готового прайса. Их каждый раз пересобирают заново на этапе анализа задачи: под ваши изделия, вашу скорость линии и ваш характерный брак.
