Радиографический контроль начинается там, где визуальный осмотр бессилен. Пора, непровар или трещина сидят на пять миллиметров вглубь сварного шва, и снаружи изделие выглядит идеально. Метод просвечивает объект ионизирующим излучением – рентгеновским от трубки или гамма от изотопа – и фиксирует картинку на плёнку или цифровую матрицу. Плотный металл гасит излучение сильнее, полость или включение слабее, и на снимке дефект проступает пятном другой яркости. Рентгеновский контроль – самый ходовой вариант, источник тут рентгеновская трубка, а результат по старинке зовут рентгенограммой.
Дальше начинается настоящая работа, и она не в съёмке. Снимок надо прочитать. Десятилетиями это делал дефектоскопист: лупа, негатоскоп, ГОСТ под рукой и глаз, который к концу смены устаёт. Palatine Spectra оставляет физику метода нетронутой, но читает снимок ИИ, а не человек. Ниже разберём, на чём метод держится физически, какие дефекты ловит, где его ставят на линию и как выглядит автоматизация – с реальным проектом на Курской АЭС в конце.
Что такое рентгеновский и радиографический контроль
Физика тут примитивная, и в этом её сила. Излучение идёт сквозь стенку. Где внутри пустота или рыхлое включение, до матрицы долетает больше энергии – пятно на снимке темнеет. Сплошной металл экранирует сильнее, остаётся светлым. Насколько толстую стенку луч пробьёт с читаемым результатом, решает энергия фотонов: тонкую трубу возьмёт слабый аппарат, стокилограммовую отливку – только жёсткое излучение. Резать изделие не надо, после просвечивания оно уходит в работу как есть. Потому радиографией и гоняют смонтированные трубопроводы прямо по месту, а не одни вырезанные катушки на стенде.
С терминами вечная путаница, хотя развести их просто – по источнику. Рентгеновский контроль означает, что излучение даёт трубка: воткнул в сеть, включил, выключил. Радиографический контроль – зонтик пошире. Под него попадает и рентген, и гамма-дефектоскопия, где источник – радиоактивный изотоп, а он светит всегда, кнопки «выкл» у него нет. Отсюда и разные требования к работе с ними, и разные сценарии на площадке, о чём ниже.
Рентгеновский контроль и гамма-дефектоскопия: в чём разница
Между двумя источниками выбирают по обстановке на объекте. Трубке нужна розетка и место под установку, зато оператор крутит интенсивность и выдержку под конкретную толщину. Гамма-дефектоскоп питания не просит вообще. Его тащат туда, куда рентген-установку не подать физически – на дальний участок трассы, в котлован, на высотную обвязку. Плата за автономность – источник нельзя приглушить, и вокруг него всегда жёстче с радиационной безопасностью.
| Параметр | Рентгеновская трубка | Гамма-дефектоскоп (изотоп) |
|---|---|---|
| Источник энергии | сеть, отключается | радиоактивный изотоп, излучает постоянно |
| Управляемость | интенсивность и время задаёт оператор | заданы источником, не регулируются |
| Условия применения | цех, стационарный участок линии | удалённые и труднодоступные объекты |
| Требования безопасности | стандартные для рентген-установок | жёстче из-за постоянного излучения |
По этой причине радиационный неразрушающий контроль на изотопах живёт в основном на трассовых работах, а трубка – в цехе. Но точка сходится в одном: и там, и там на выходе снимок. И его всё равно кто-то читает – либо дефектоскопист вручную, либо алгоритм, как в комплексе Spectra.
Какие дефекты выявляет рентгеновский и радиографический контроль

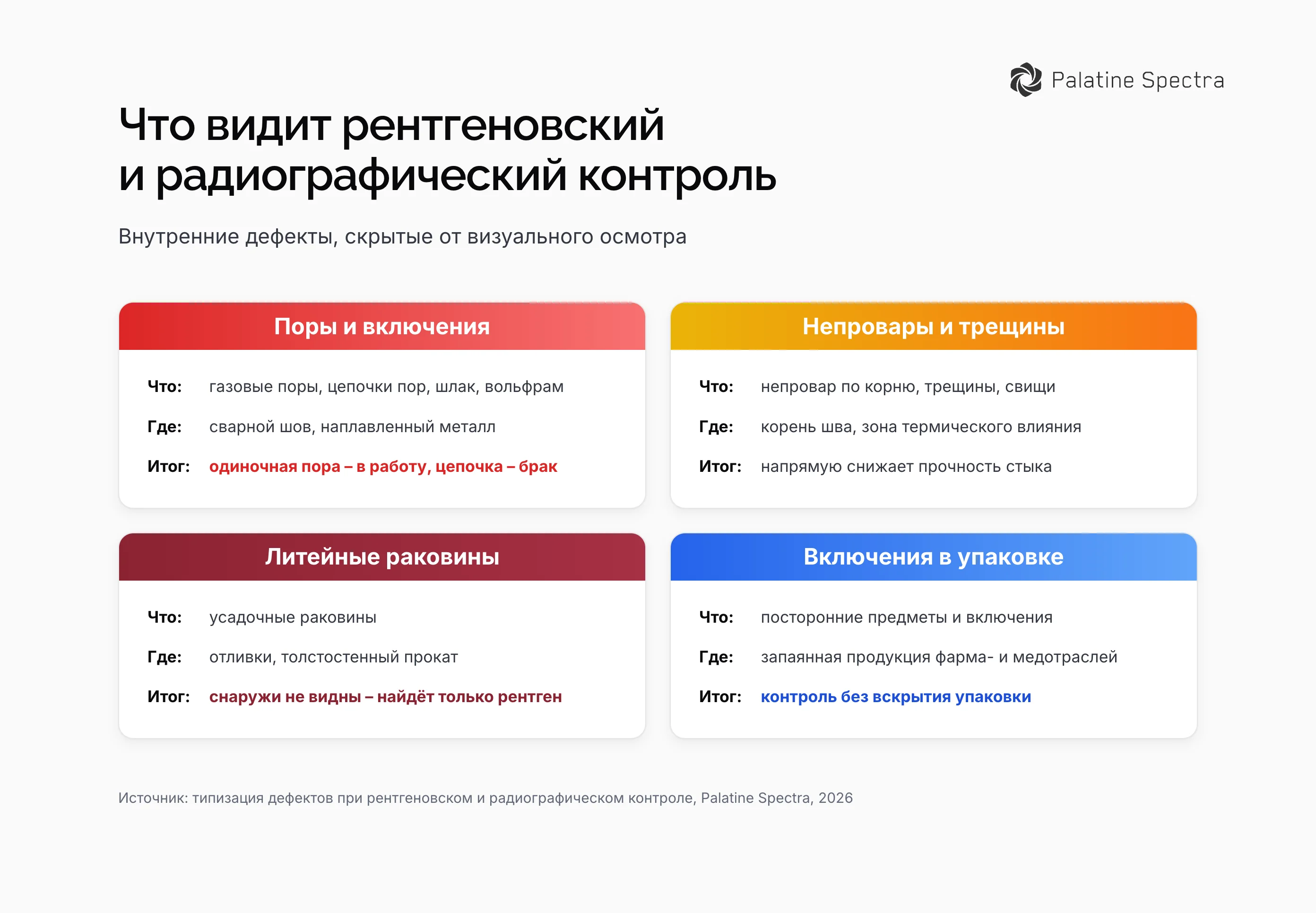

Метод заточен под внутренние несплошности. Газовые поры и цепочки пор, шлак и вольфрам, застрявшие в шве, непровар по корню, трещины, свищи – всё, что прячется в толще и не выходит на поверхность. Литьё добавляет свой класс: усадочные раковины, которые снаружи не увидит вообще никакая камера. На снимке однородный металл читается как ровный фон, а дефект – это локальное отклонение яркости, и задача оператора или модели – отличить его от артефакта плёнки или засветки.
Найти мало – надо ещё назвать. Дефекты сварных соединений при радиографическом контроле сортируют по типу и размеру, и от ярлыка зависит судьба детали. Одиночная пора – ерунда, живёт себе дальше. Цепочка пор вдоль шва – уже другой разговор. Непровар по корню тяжелее мелкой трещинки в наплавке, хотя на снимке обе тянутся тонкой тёмной ниткой и путаются. По этой градации и выносят приговор: в эксплуатацию, на переварку или заготовку целиком в брак. Объекты стандартные – стыки труб, металлоконструкции, отливки, толстостенный прокат.
Где применяется радиографический контроль на производстве
Трубопроводы – самый массовый заказчик метода. Кольцевые стыки просвечивают перед вводом в строй, а на линиях высокого давления или с агрессивной средой ещё и периодически по регламенту. Радиографический контроль трубопровода в цехе обычно стационарный, встроенный в линию сварки, а на уже проложенной трассе – мобильный, с гамма-источником. Геометрия съёмки тоже разная: кольцевой шов снимают панорамно изнутри, плоский стыковой – фронтально, через одну стенку. Всё это регламентировано: методику для сварных соединений в России задаёт ГОСТ 7512-82.
Второй крупный сценарий – заготовки до обработки. Прокат и литьё гоняют через рентген на входе, чтобы не вложить станко-часы в деталь с раковиной внутри: отбраковать чушку на приёмке дешевле, чем снять с обработки полуфабрикат. Есть и менее очевидная ниша – фарма и медизделия, где рентгеном ищут посторонние включения прямо в запаянной упаковке готового продукта. Про эту специфику отдельно на странице контроль качества в фарме. Аппаратура под каждую задачу своя, а суть неизменна: показать скрытое.
Радиографический контроль сварных швов
На швах метод работает чаще всего. Смотрят три зоны: корень, зону термического влияния и наплавленный металл. Набор дефектов тут короткий, но злой – непровар, поры, трещины, шлак, и каждый напрямую съедает прочность стыка. Оттого на ответственных объектах рентген шва не рекомендация, а обязаловка: магистрали высокого давления, несущие металлоконструкции, контур реактора на АЭС.
Механику съёмки мы уже разобрали, повторяться не будем. Ключевое в другом: рентген сварочных швов даёт только исходник. Снимок сам ничего не решает, пока его не расшифровали, и на этом шаге ИИ выигрывает у ручной расшифровки в скорости и повторяемости. Развёрнутый разбор с кейсом на 43 типа дефектов – на странице контроль сварных швов.
Как ИИ Palatine Spectra автоматизирует рентген-контроль
У нас рентген – не самостоятельный прибор в углу цеха, а один из 4 спектральных диапазонов единого комплекса: рядом стоят цветная, чёрно-белая, инфракрасная и ультрафиолетовая съёмка. Под конкретную деталь система выбирает нужный диапазон, а часто и комбинирует их. Цикл после установки идёт в четыре шага:
- Съёмка. Рентген-камера снимает объект под задачу, со специализированной подсветкой там, где она нужна.
- Анализ. Серверный компьютер разбирает снимок машинным зрением и математическими моделями – сотни типов дефектов, задержка менее секунды.
- Отбраковка. Дефектное изделие уходит с линии через интеграцию с АСУ ТП и собственные отбраковщики Palatine – без ожидания решения человека.
- Аналитика. Результаты попадают в Grafana: тренды по типам дефектов, архив снимков, алерты, привязка брака к партии сырья.
По той же схеме строится и более общая задача – контроль качества продукции, где рентген-снимок становится всего лишь одним входным потоком наряду с оптикой, ИК и УФ. Так что рентгеновский контроль качества у нас – не отдельная коробка, а режим работы системы контроля качества предприятия, просто с другим диапазоном на входе камеры.
Кейс: рентген-контроль сварных швов на Курской АЭС
На Курской АЭС мы ведём проект по рентген-контролю сварных швов труб. Система принимает снимки и раскладывает найденное по 43 типам дефектов – от непроваров до включений и трещин в теле шва. Для атомной площадки это не про экономию, а про безопасность в чистом виде: пропущенный дефект в трубопроводе тут исключён, и планка требований к точности классификации стоит заметно выше, чем на рядовом заводе.
Формулировка честная: проект в стадии реализации, без задним числом дорисованного «сдан и работает». На нём Palatine Spectra набивает руку в разметке рентгеновских снимков швов и в стандартах атомной отрасли – а этот опыт потом ложится на задачи попроще, в металлургии и на стройке. Как устроена методика классификации дефектов шва, расписано на странице контроль сварных швов.
Как проходит внедрение рентген-контроля с ИИ
Развеем одну частую иллюзию. Это не облачный сервис, куда загрузил снимок и через минуту скачал протокол. Внедрение идёт как проект под ключ, со сроками, монтажом и пусконаладкой. Первый разговор – про ваше изделие: материал, тип шва, какие дефекты для вас недопустимы, а на какие можно закрыть глаза. Потом подбор рентген-камеры и подсветки, обучение моделей на снимках вашей же линии, стыковка с АСУ ТП – чтобы брак сходил с конвейера без команды оператора.
По времени это от нескольких недель до нескольких месяцев – вилка зависит от геометрии объекта и того, насколько тонкую классификацию вы требуете. Железо мы везём сами, вместе с рентген-камерами и радиационной защитой, так что не придётся брать аппарат у одного продавца, софт у другого и сшивать это силами третьего. Цену называем только после разбора задачи: она складывается из объекта контроля, нужной чувствительности и того, сколько придётся перекраивать линию. Прайса «за штуку» нет, а первая консультация бесплатна.
Частые вопросы
Здесь собрано то, что реально спрашивают инженеры ОТК и технологи на встречах. Где проходит граница между рентгеновским и радиографическим контролем, какие дефекты метод берёт, каким ГОСТом всё это накрыто и сколько на самом деле длится внедрение.
Физику метода заказчик, как правило, знает и без нас – вопрос «а что это вообще такое» звучит редко. Гораздо чаще упирается в практику: как это встанет в наш конкретный конвейер и как подружится с нашей АСУ ТП. Поэтому часть ответов ниже – про организацию: сроки, поставку оборудования, деньги.
