Контроль сварных соединений начинается с того, что шов – самое слабое место конструкции. Дефект садится в него, а не в тело детали: в зоне термического влияния металл разогревается за полторы тысячи градусов и застывает заново, из-за чего геометрия валика уходит от прохода к проходу, а под ровной поверхностью остаются поры, непровары, подрезы. Стыковой, угловой, тавровый, нахлёсточный – тип соединения разный, а беда общая: снаружи шов выглядит чисто и при этом не держит нагрузку. Поэтому контроль сварного соединения выносят в отдельную операцию: на трубопроводах, сосудах под давлением и несущих каркасах проверяют каждый стык, а не выборку из партии.
Ручной осмотр берёт поверхность, но не глубину. По РД 03-606-03 инспектор оценивает шов визуально и меряет геометрию шаблоном сварщика (УШС): высоту усиления, ширину, катет. К концу двенадцатичасовой смены внимание садится, освещённость на разных участках линии разная, планка строгости у каждого своя – и один стык два инспектора закроют по-разному. Внутренние дефекты глазу не видны вовсе. Камера с ИИ снимает шов одинаково строго в любую смену, а внутрь металла заглядывает рентген. На этом же держится наша система контроля качества целиком, только тут прицел узкий – именно сварное соединение, а не вся линия продукции.
Что такое контроль сварных швов и соединений
Контроль качества сварных соединений – это сверка шва с чертежом и нормативами по трём вещам: геометрия, сплошность металла, отсутствие недопустимых включений. Зона термического влияния, где металл расплавили и заморозили заново, ведёт себя не так, как основной прокат: сюда садятся поры, непровары, горячие и холодные трещины, шлаковые включения. В теле листа или трубы такого набора обычно нет – это дефекты именно шва и околошовной зоны. Оттого контроль качества шва и держат отдельной операцией, а не растворяют в общей приёмке изделия.
На производстве это часть общего контроля качества продукции, но со своей спецификой. Оптической камеры сверху хватает большинству изделий; шву регулярно нужно заглянуть в толщу металла, а это радиография или ультразвук. Внешний осмотр идёт по всей длине стыка и снимает поверхностный брак, а объёмные методы подключают там, где этого требует класс ответственности конструкции. Радиографию по стыкам, отбракованным ещё на внешнем контроле, не гоняют – снимок трубного стыка стоит и плёнки, и времени на проявку.
Методы контроля сварных соединений
Методы контроля сварных соединений идут по нарастанию цены и сложности. Обязательный первый этап – визуальный и измерительный контроль, ВИК: осмотр валика и замер геометрии шаблонами. Дальше, если нужна внутренняя структура, идёт неразрушающий контроль: радиографический по ГОСТ 7512 (рентген), ультразвуковой, магнитопорошковый, капиллярный. Каждый заточен под свой дефект и материал: капиллярный берёт только выходящие на поверхность трещины, магнитопорошковый работает лишь по ферромагнитным сталям, радиография читает объёмные дефекты вроде пор и шлака. Разрушающие испытания, когда образец вырезают и ломают на разрыв или изгиб, применяют реже – не по текущей партии, а при аттестации самой технологии сварки.
Виды контроля сварных соединений выбирают под конкретный дефект и под то, доступен ли шов вообще. Трубный стык в ответственной конструкции одним методом не закрыть: визуальный контроль возьмёт поверхностные отклонения, а поры и непровары в корне шва достанет только рентген или УЗК. Дефектоскоп для контроля сварных соединений тут не замена камере, а дополнение – два прибора держат две разные части задачи. Ниже раскладка, что каким методом ловится.
| Метод | Что выявляет | Когда применяется |
|---|---|---|
| ВИК (визуальный и измерительный) | подрезы, наплывы, отклонения геометрии, поверхностные трещины | первый этап, на каждом шве |
| Радиографический (рентген) | поры, непровары, внутренние трещины, шлаковые включения | ответственные конструкции, трубопроводы, атомная промышленность |
| Ультразвуковой (УЗК) | внутренние дефекты в толстостенных швах | металлоконструкции, толстый металл |
| Магнитопорошковый | поверхностные и подповерхностные трещины | ферромагнитные металлы, сталь |
| Капиллярный | мелкие поверхностные трещины | цветные металлы, нержавеющая сталь |
Визуальный и измерительный контроль сварных соединений (ВИК)
Визуальный и измерительный контроль сварных соединений не пропускают никогда, даже если следом идёт рентген или УЗК. Инспектор смотрит подрезы, наплывы, поверхностные поры, непровары по кромке, брызги металла. Шаблоном УШС и калибрами меряет геометрию: высоту и ширину усиления, катет углового шва, угол разделки кромок. Часть брака отсеивается уже здесь, до дорогого метода неразрушающего контроля. Но только часть, и только та, что лежит на поверхности; трещину в корне стыка ВИК не увидит.
Слабое место ручного ВИК не в квалификации, а в самом человеке. К третьей смене внимание падает, освещённость на разных участках линии разная, планка строгости у каждого своя. У камеры с ИИ этой усталости нет. Снятую геометрию шва она накладывает на эталон и помечает поверхностный дефект за доли секунды, а порог отбраковки не плывёт ни в ночную смену, ни к концу недели. Как устроен визуальный контроль в решениях Palatine Spectra, разобрано на отдельной странице; тут тот же механизм, только применительно к сварному стыку.
Как Palatine Spectra автоматизирует контроль сварных швов
Автоматизация контроля сварки у нас начинается с камеры. Цветная – для внешнего осмотра валика. Рентгеновская – когда надо увидеть, что творится внутри металла. Дальше кадр забирает ИИ: находит дефект с задержкой меньше секунды, относит его к типу, сохраняет снимок вместе с вердиктом. Данные уходят в Grafana – тренды по типам дефектов, архив кадров, привязка брака к партии металла или к смене. Не отчёт раз в неделю, а картина по ходу линии.
Для потока сварных конструкций – профили, трубы, каркасы – система садится на АСУ ТП: дефектный участок помечается, а на налаженной линии изделие уходит с потока без ручной сортировки. Где важна именно внутренняя структура шва, подключаем рентген-контроль – метод и оборудование расписаны на отдельной странице. Методы контроля сварки подбираем под задачу, а не ставим всё сразу. Так заказчик не платит за прибор, который на его швах попросту не нужен.
Какие дефекты сварных соединений выявляет система

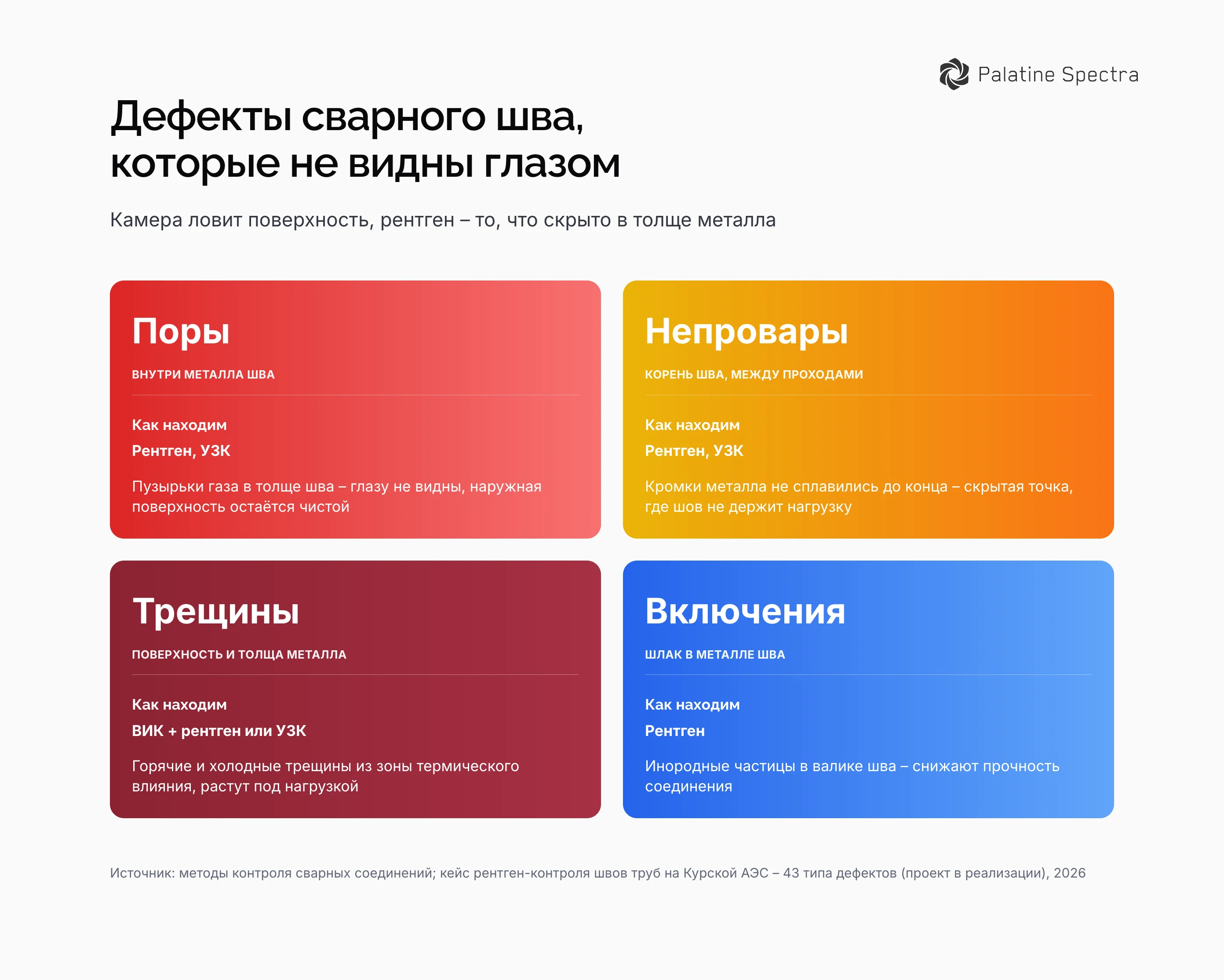

Контроль дефектов сварных соединений у Palatine Spectra охватывает и поверхностные, и внутренние отклонения. На поверхности камера находит подрезы, наплывы, брызги металла, отклонения геометрии шва и трещины, которые видны глазом. Внутри металла – там, куда обычная камера не заглянет, – рентген находит поры, непровары, шлаковые включения и внутренние трещины, то есть именно то, из-за чего шов чаще всего не проходит испытания сварного шва при ответственной приёмке.
Список конкретных дефектов всегда привязан к задаче клиента – для кейса Курской АЭС, например, речь идёт о 43 типах дефектов сварных швов труб, определённых под конкретную технологию сварки и материал. Мы не обещаем процент гарантированного обнаружения без основания: номенклатуру дефектов и требуемую точность классификации проговариваем на этапе анализа задачи, а модели дообучаем под конкретное производство, а не подгоняем чужой шаблон.
Кейс: рентген-контроль сварных швов труб на Курской АЭС
Один из проектов, где контроль сварных швов выделен в отдельную задачу, – рентген-контроль трубных швов на Курской АЭС. Задача – контроль качества проварки трубных швов по рентгеновским снимкам с классификацией 43 типов дефектов. Для атомной отрасли это не абстрактная методичка: цена пропущенного непровара в трубном шве несопоставима с ценой брака в большинстве других отраслей, поэтому требования к классификации дефектов здесь строже, чем на обычном производстве.
Проект пока в стадии реализации – это стоит сказать прямо, без прикрас. Не завершённый кейс с результатами, а рабочая точка роста экспертизы: рентген-контроль сварных швов для атомной промышленности – ниша, где ошибиться нельзя, а спрос на такую экспертизу за пределами атомной отрасли тоже есть. В металлопрокате логика та же – шов несёт нагрузку, а не просто соединяет детали для вида; про этот сегмент подробнее – на странице про металлопрокат.
Где применяется контроль сварных соединений на производстве
Контроль сварных стыков нужнее всего там, где шов держит давление или несёт нагрузку: магистральный трубопровод, сосуд под давлением, пролёт металлоконструкции, обечайка котла. Атомная и тяжёлая промышленность держат планку контроля качества сварочных работ выше рынка по простой причине – отказ шва там оборачивается не возвратом бракованной партии, а разгерметизацией или обрушением.
В этих отраслях контроль качества сварочных швов завязан на регламент: технология сварки, марка стали, толщина стенки, класс ответственности конструкции – всё прописано заранее, а объём контроля привязан к категории шва. Виды контроля сварки под это подбирают тоже заранее: тонкому профилю хватит ВИК с капиллярным методом, а стыку трубопровода под давлением без рентгена или УЗК не обойтись. В проект мы заходим, уже прикинув набор методов под категорию шва и толщину металла – одного универсального метода на все марки стали и все толщины попросту нет.
