Автоматическая оптическая инспекция (АОИ) – метод контроля качества, при котором изделие снимает камера, а решение «годен или брак» выносит алгоритм, а не инспектор с лупой. Схема простая: камера и специальная подсветка фиксируют кадр, программа сравнивает его с эталоном или ищет отклонение от нормы, и делает это без разрушения самого изделия. Так же устроена и система оптического контроля производства на любой скоростной линии – меняется только то, что именно снимают и с каким эталоном сравнивают.
На конвейере у Palatine Spectra АОИ – не отдельный модуль для галочки, а часть цепочки полного цикла: сначала съёмка и детекция дефекта, затем отбраковка бракованного изделия с линии, и только потом аналитика по накопленным данным. Ручной визуальный контроль эту цепочку разорвать не может – инспектор устаёт за смену, теряет концентрацию и физически не в состоянии проверять каждое изделие с одинаковой строгостью сутки напролёт. Как выглядит весь путь от камеры до отгрузки, подробно разобрано на странице контроль качества продукции.
Что такое автоматическая оптическая инспекция (АОИ)
Принцип АОИ держится на трёх элементах: камера, подсветка и алгоритм анализа кадра. Подсветка убирает блики и тени, из-за которых обычный снимок показывает дефект не там, где он на самом деле есть, а камера снимает изделие в нужном ракурсе. Дальше в дело идёт либо прямое сравнение с эталонным изображением, либо поиск аномалии – отклонения формы, цвета или текстуры от нормы, заданной на обучающих данных конкретного производства.
Среди методов контроля качества АОИ относится к визуальным и неразрушающим: изделие не режут и не подвергают физическим испытаниям, чтобы узнать его состояние. Этим оптическая инспекция отличается, например, от лабораторных разрушающих методов – результат получают за секунды, а сама единица продукции остаётся пригодной к отгрузке. Именно поэтому АОИ стала базовым методом там, где нужно проверить каждое изделие на потоке, а не образец из партии.
Как устроены системы оптического контроля

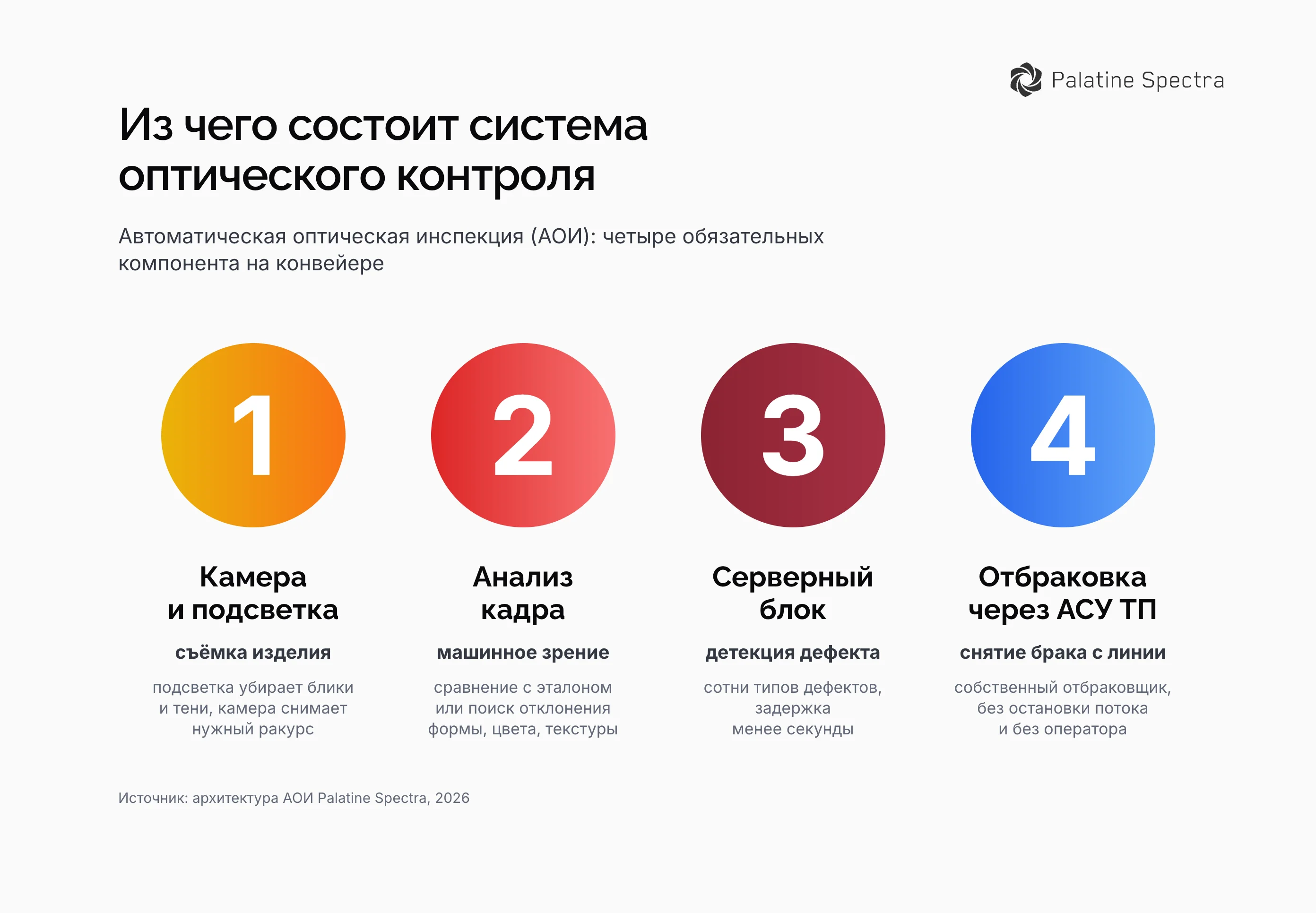

У системы оптического контроля четыре обязательных компонента: камера, спец-подсветка под конкретную задачу, серверный блок анализа и механизм физической отбраковки. Камера и подсветка подбираются под изделие – для блестящей поверхности нужен один тип освещения, для матовой пластмассы другой, а иногда требуется не одна камера, а несколько ракурсов сразу. В основе анализа – машинное зрение и математические модели: серверный блок обрабатывает поток кадров и находит сотни типов дефектов с задержкой менее секунды.
Инспекционная машина в таком виде – не готовая коробка, которую поставили и забыли. Модели обучаются на данных конкретного производства, поэтому оптическая инспекционная машина на одном заводе отличается от машины на соседнем: разные камеры, разная подсветка, разный набор дефектов для распознавания. Систему собирают под линию, а не линию подгоняют под систему – и это касается любой системы автоматической оптической инспекции, а не только нашей.
Инспекционная машина как часть конвейера
Ставят инспекционную машину в разрыв конвейера. Изделие проходит зону съёмки на скорости линии – поток не тормозят и не останавливают ради кадра. И вот тут всё держится на синхронизации с АСУ ТП. Опоздал сигнал о браке на доли секунды – отбраковщик схватит соседнее годное изделие, а бракованное уедет дальше по линии. За разбор потока в реальном времени отвечает промышленная видеоаналитика: она читает видео с конвейера и сводит его по времени с командой на отбраковку.
Нашла система дефект – включается автоматическая отбраковка: собственный отбраковщик сдёргивает бракованное изделие с линии, без оператора рядом. Здесь у типовых систем оптического контроля обычно и обрыв. Дефект-то они находят, а вот убирать его предлагают руками – кто-то стоит и сортирует. У Spectra отбраковка сидит в том же цикле, что и детекция, и обходится без ручного вмешательства.
АОИ печатных плат и другие сферы применения
Исторически термин АОИ закрепился в электронном производстве – контроль печатных плат и SMD-компонентов камерой и ПО без разрушения изделия. Там же принято деление на 2D- и 3D-АОИ: 2D-инспекция анализирует плоское изображение поверхности платы, а 3D-АОИ дополнительно захватывает высоту компонентов – это важно, например, чтобы отличить непропай от нормально легшей пайки, где разница измеряется в десятых долях миллиметра.
Печатные платы мы не контролируем. Такого кейса в портфеле Spectra просто нет, и приписывать себе чужой опыт незачем – электроника не наш профиль. Зато принцип «камера плюс ИИ-детекция» без проблем переносится в отрасли, где мы реально работаем: на конвейере топ-3 российского производителя гипсокартона система уже больше четырёх лет отбраковывает дефектные листы и меряет глубину повреждения. У производителя медицинских пробирок и игл она находит десятки типов дефектов на теле, крышках и этикетках – меньше чем за секунду на изделие.
Чем АОИ Palatine Spectra отличается от типовой оптической инспекции
Типовая АОИ работает в видимом свете: снимает поверхность так, как её видит человеческий глаз, и на этом останавливается. Palatine Spectra смотрит шире – четыре спектральных диапазона: цветная и чёрно-белая оптика, инфракрасная и ультрафиолетовая съёмка, рентген. Там, где обычная камера различает только поверхностный скол, рентген показывает внутреннюю пору или непровар шва, а ИК и УФ выявляют неоднородность материала, невидимую глазу. Это тот же принцип, что лежит в основе всей нашей системы контроля качества – только здесь речь конкретно про метод оптической инспекции, а не про платформу целиком.
Второе отличие проявляется уже после того, как дефект найден. Типовая инспекция на этом останавливается: «брак есть», а что делать дальше – решает оператор вручную. У Spectra дефект сразу уходит в автоотбраковку через АСУ ТП, а данные о нём – в Grafana: тренды по типам дефектов, архив по партиям, привязка брака к конкретному поставщику сырья. Цифры за этим стоят реальные: ₽2+ млрд экономии клиентов на потерях от брака, +5% к пропускной способности линий, +25% к продуктивности персонала. Но это не коробочный продукт. Внедрение – консультация, подбор оборудования, обучение моделей на данных заказчика, интеграция с АСУ ТП, пусконаладка – занимает от нескольких недель до нескольких месяцев, а сколько это будет стоить именно вам, скажем только после разбора задачи: единого прайса тут нет.
