Разработка и внедрение искусственного интеллекта на участке цеха сводится к программно-аппаратному комплексу в разрыве действующего конвейера: камера снимает изделие на рабочей скорости линии, модель выносит решение «годен или брак» быстрее чем за секунду, команда на отбраковку уходит в АСУ ТП. Предмет проекта – ваша линия с её тактом и номенклатурой.
Работу ведёт одна команда: мы подбираем камеры и подсветку, поставляем оборудование, обучаем модели на изображениях с вашей линии, интегрируем систему с АСУ ТП и ведём пусконаладку. Дальше – этапы проекта, что требуется от завода, требования к линии и к данным, куда уходят результаты контроля, сроки и сопровождение.

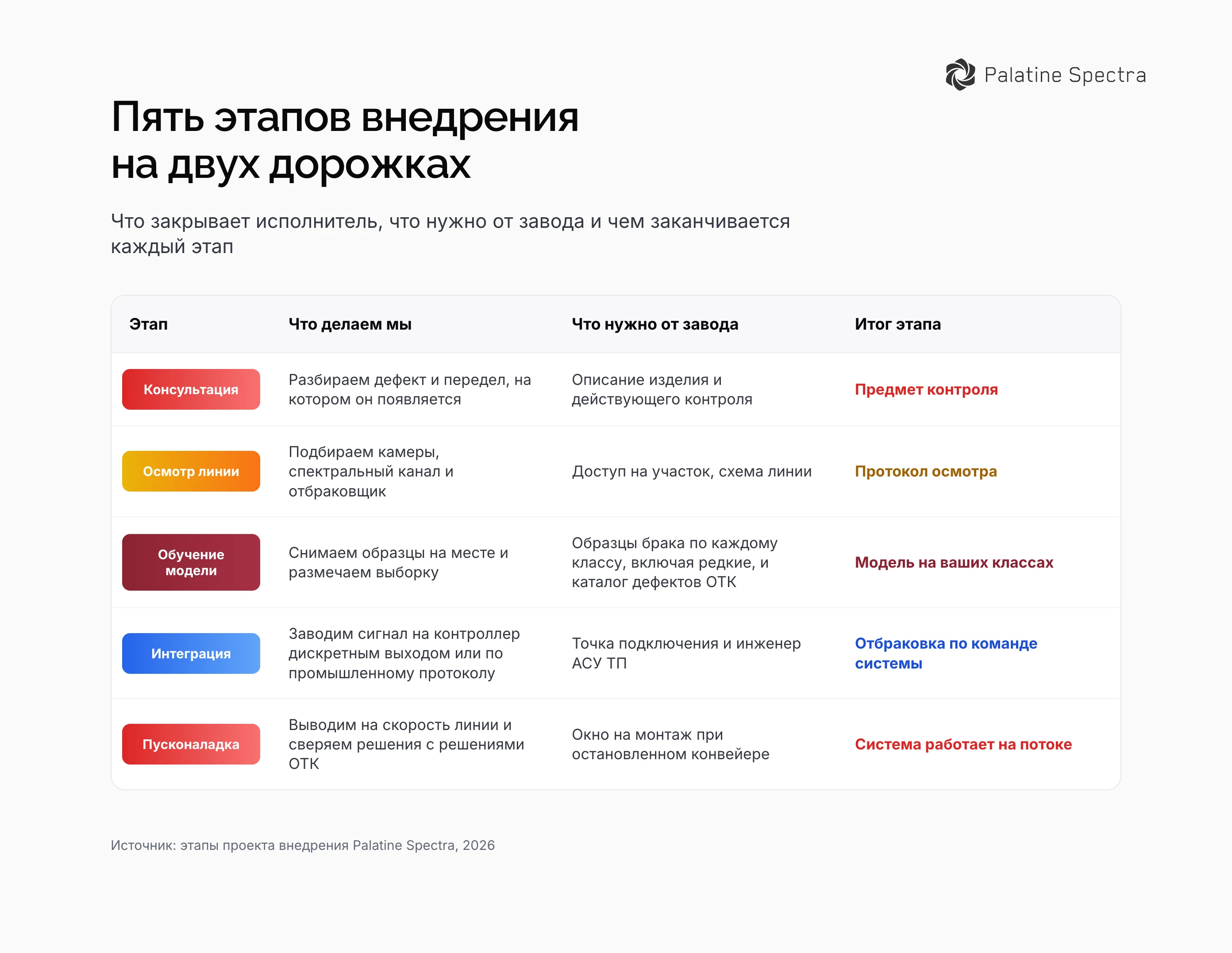

Этапы проекта: от консультации до пусконаладки
Первый разговор очерчивает предмет контроля: какой дефект на заводе снимают вручную и на каком переделе он появляется. Осмотр линии заканчивается протоколом: где в конвейере есть место под камеру, какой спектральный канал закрывает нужный класс дефекта, придётся ли дорабатывать участок. Разработка и внедрение искусственного интеллекта начинается с этого протокола: от него зависит состав оборудования и объём монтажа.
Канал диктует физика дефекта: скол читается в оптике при скользящем свете, а внутреннюю пору и непровар шва берёт только рентгеновский канал, потому что оптика, ИК и УФ в тело шва не заглядывают. Из того же протокола выходит и способ снятия изделия с конвейера: отбраковщики мы разрабатываем и производим сами, под формат и массу изделия.
Модель обучается на изображениях с вашей линии по вашему каталогу дефектов, а интеграция превращает вердикт в действие: команда уходит контроллеру дискретным выходом или по промышленному протоколу. На пусконаладке систему выводят на скорость конвейера и сверяют её решения с решениями ОТК. Внедрение ИИ в бизнес под ключ означает, что оборудование, модели и наладку закрывает один исполнитель.
| Этап | Что делаем мы | Что нужно от вас | Итог этапа |
|---|---|---|---|
| Консультация | разбираем дефект и передел | описание изделия и контроля | предмет контроля |
| Осмотр линии | подбираем камеры и отбраковщик | доступ на участок, схема линии | протокол осмотра |
| Обучение модели | снимаем образцы, размечаем | образцы брака, каталог дефектов | модель на ваших классах |
| Интеграция | заводим сигнал на контроллер | точка подключения, инженер АСУ ТП | отбраковка по команде системы |
| Пусконаладка | выводим на скорость линии | окно на монтаж | система работает на потоке |
Что нужно от завода на каждом этапе
Компании по внедрению ИИ в бизнес закрывают разную долю работ, и границу стоит проговорить заранее. Мы отвечаем за оборудование, модели, монтаж и наладку, завод – за доступ к линии и людей, которые знают изделие. «Под ключ» не означает, что завод не участвует: пока технолог не назвал, что считается браком, обучать модель не на чем.
Со стороны завода нужны две роли: в ОТК тот, кто отвечает за каталог дефектов и границу годного, в службе АСУ ТП – инженер, знающий схему управления конвейером и свободные каналы контроллера.
- доступ на участок и окно на монтаж при остановленном конвейере;
- каталог дефектов и граница «годен или брак» от ОТК;
- схема управления линией, свободный дискретный выход или порт контроллера;
- образцы бракованных изделий по каждому классу дефекта, включая редкие;
- технические условия на изделие и согласование по режиму доступа.
Каталог дефектов ОТК и есть исходный материал для разметки обучающей выборки. Понятия «дефект», «брак» и «годная продукция» определены в ГОСТ 15467-79, а требования к записям о качестве задаёт ISO 9001, стандарт на системы менеджмента качества. Если перечня нет, первый этап уходит на то, чтобы его собрать.
Требования к линии: место под камеру, свет, питание и сигнал
Внедрение видеоаналитики на конвейере упирается в геометрию участка: камере нужен пролёт, где изделие проходит зону съёмки в предсказуемом положении и на стабильной скорости. Момент съёмки задаёт энкодер линии или датчик присутствия изделия, а выдержку выбирают по скорости движения: при слишком длинной выдержке изделие смазывается в кадре и мелкий дефект теряется.
Собственная подсветка ставится ровно для того, чтобы кадр не зависел от цехового света: лампы над линией меняют, окна дают разный свет утром и вечером, а модель обучена на определённой картинке. Запылённость, вибрация и брызги мойки требуют защитного кожуха, класс защиты корпуса по системе IP подбирают под зону; к точке установки подводят питание и сеть.
Внедрение системы видеоаналитики заканчивается сигналом: до контроллера линии нужен канал, и задержка от кадра до команды обязана укладываться в такт линии. Опоздание на доли секунды – и отбраковщик снимет соседнюю годную единицу. У производителя медицинских пробирок и игл мы изготовили собственный отбраковщик и переработали часть конвейера под изделие.
Требования к данным: изображения с вашей линии и каталог дефектов
Модель учится на изображениях вашей продукции, снятых вашей камерой при вашей подсветке. Чужой датасет тут бесполезен: серый лист гипсокартона и прозрачная пробирка дают разный контраст, а один и тот же скол на матовой и глянцевой поверхности выглядит по-разному. Поэтому внедрение машинного зрения начинается со съёмки образцов на месте, в нескольких режимах подсветки.
Архив брака экономит недели, но обычно он лежит фотографиями с телефона в папках у мастеров: как справочник классов дефекта такие кадры годятся, как обучающая выборка – нет, у них другая оптика и другой ракурс. Редкий дефект двигает срок сильнее прочего: если разрыв полотна случается раз в смену, примеры копятся неделями.
Внедрение искусственного интеллекта в бизнес процессы предприятия упирается здесь в документ: пока допустимый размер дефекта не записан в технических условиях числом, размечать выборку не в чем. Спорные кадры разбирает технолог завода, его решение идёт в каталог новой строкой. Предел камеры по числу миллиметров изделия на пиксель кадра разобран в разделе машинное зрение.
Внедрение цифровизации производства: куда попадают данные контроля
Автоматический контроль качества продукции на линии даёт не только вердикт по изделию: кадр, класс дефекта, время и номер партии ложатся в архив с глубиной до нескольких лет. Внедрение цифровизации производства даёт здесь то, чего не даёт журнал ОТК: тренд по каждому типу дефекта, алерт при ухудшении показателей, привязку качества к поставщику сырья. Дашборды в Grafana настраивают под роли.
Разбор рекламации меняется первым: вместо спора о том, чья это партия, поднимают снимки изделий за нужную дату. Приёмка сырья меняется следом: рост доли одного класса дефекта на конкретном рулоне виден на графике до отгрузки. Те же ряды наблюдений на потоке кадров собирает промышленная видеоаналитика, а остальные задачи ИИ в цехе собраны на странице искусственный интеллект на производстве.
Внедрение ИИ в строительстве приходит к нам запросами от заводов стройматериалов, и опора здесь одна: у топ-3 российского производителя гипсокартона система больше четырёх лет снимает с конвейера дефектные листы и меряет глубину повреждения. Стройплощадка с мониторингом объекта и BIM устроена иначе: там нет ни конвейера, ни повторяющегося изделия, ни фиксированной точки съёмки, и такие задачи мы не берём.
Сроки и от чего зависит объём работ
Разработка и внедрение искусственного интеллекта в действующий цех занимает от нескольких недель до нескольких месяцев. Быстрее идут проекты, где на линии есть свободный пролёт под камеру, каталог дефектов и архив снимков брака. Дольше – те, где переделывают участок конвейера и ждут примеров редкого класса дефекта.
Слагаемые объёма двигают срок каждое по-своему, и складываются они не арифметически: монтаж и накопление обучающих данных идут параллельно, а окно на остановку конвейера завод даёт по своему графику.
- число точек контроля и камер в каждой точке;
- набор спектральных каналов: одна оптика или ещё ИК, УФ и рентген;
- новый отбраковщик и доработка участка конвейера;
- объём архива изображений и редкие классы дефекта в нём;
- глубина интеграции с АСУ ТП и требования по режиму доступа.
Из тех же слагаемых складывается смета: стоимость считаем по запросу после разбора задачи, единого прайса на такую работу не существует. Как устроен расчёт, разобрано в материале стоимость внедрения ИИ.
Сопровождение и дообучение после запуска
Линия после пусконаладки не остаётся неизменной: меняется поставщик сырья, приходит новый формат изделия, появляется дефект, которого в каталоге не было. Система дообучается на новых размеченных данных: набирают кадры нового класса, технолог подтверждает разметку, модель обновляется. Оборудование остаётся прежним: меняется содержимое кадра, камера, оптика и подсветка на посту те же.
Наблюдение за потоком отбраковки ловит разладку раньше, чем она дойдёт до склада: рост доли одного класса дефекта на графике означает, что уехал режим на переделе выше по линии. Обращение идёт к нам напрямую, потому что и камеры, и модели, и отбраковщик в проекте наши.
Начинать стоит с одного вопроса: какой дефект на вашей линии сегодня снимают руками и во что обходится его пропуск. Внедрение ИИ в бизнес под ключ считается по конкретному участку, поэтому первый шаг – разбор задачи и осмотр места под камеру. Консультация бесплатна.
