Стоимость внедрения ИИ-контроля качества складывается из состава работ на конкретной линии: какое оборудование встаёт в разрыв конвейера, сколько типов дефектов модель должна различать и что придётся сделать с самим конвейером. Отбраковщик под пробирку весом в несколько граммов и отбраковщик под лист гипсокартона различаются ходом толкателя и усилием, поэтому в смете они стоят разными строками. Расчёт делается по запросу после разбора линии: до разбора неизвестны ни состав закупки, ни объём разметки изображений.
Ниже разобраны статьи сметы, единица счёта у классической дефектоскопии и пять параметров линии, которые двигают объём работ. Спектральный тракт при этом считается отдельно от всего остального: рентгеновский требует радиационной защиты и согласованного размещения источника, то есть строительных работ, которых у оптического тракта нет.

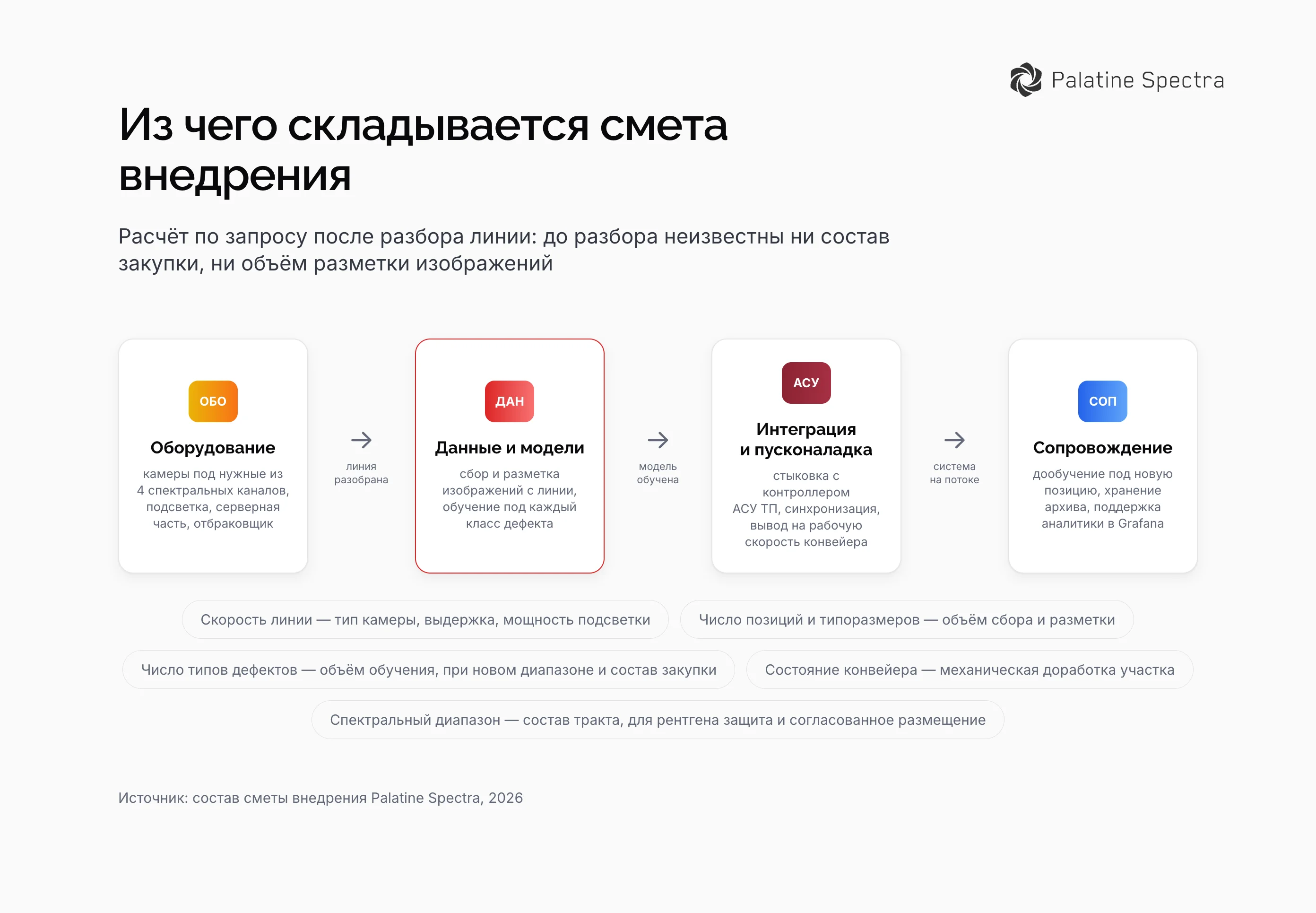

Из чего складывается стоимость внедрения ИИ-контроля качества
Первая часть сметы – оборудование: камеры под спектральные каналы этой линии (в системе их четыре, в закупку идут только нужные), подсветка под материал изделия, серверная часть, которая держит поток кадров с детекцией менее секунды, и отбраковщик. Вторая часть – работы: сбор и разметка изображений с вашей линии, обучение моделей под каждый класс дефекта, стыковка с контроллером АСУ ТП, пусконаладка на рабочей скорости конвейера. Третья часть начинается после запуска и тянется годами: сопровождение, дообучение под новую позицию, хранение архива снимков.
Полный цикл идёт в одних руках – камеры, подсветка, серверная обработка, собственные отбраковщики, интеграция с АСУ ТП, аналитика в Grafana, – и заказчик получает одну смету вместо нескольких подрядчиков со стыками ответственности между ними. Этапы внедрения (консультация, подбор оборудования, обучение моделей на изображениях заказчика, интеграция с АСУ ТП, пусконаладка) укладываются в срок от нескольких недель до нескольких месяцев и разобраны по шагам в материале разработка и внедрение искусственного интеллекта.
Одинаковых смет здесь не бывает даже внутри одной отрасли: на упаковочной линии со скоростью в несколько метров в секунду и на посту штучной сборки различаются и тип камеры, и число точек контроля, и механизм съёма изделия. Отбраковщик под пробирку и отбраковщик под лист гипсокартона собраны по разным чертежам, и каждый такой проект собран в разделе пример контроля качества на производстве.
Оборудование в смете: камеры, подсветка, серверная часть, отбраковщики
Тип камеры выбирают по скорости конвейера и формату изделия. Линейная камера (line-scan) читает изделие строками по мере движения и потому берёт непрерывное полотно, рулон и ленту; матричная снимает изделие целиком и подходит там, где продукция идёт штучно, с шагом. Скорость линии определяет выдержку: чем быстрее полотно, тем короче время накопления кадра и тем больше света нужно в зоне съёмки. Там, где по кадру измеряют размер, ставится телецентрическая оптика: она убирает зависимость размера изделия в кадре от расстояния до объектива, и без неё измерение поплывёт при любом дрожании потока. Что и под какую задачу берут, разобрано на странице промышленные камеры.
Спектральный тракт определяет состав закупки целиком. Видимый диапазон 380–780 нм закрывает геометрию, цвет и поверхностный след; УФ-A, 315–400 нм, поднимает люминесценцию и следы, невидимые в обычном свете; ближний ИК от 780 нм читает неоднородность материала под поверхностным слоем. Рентгеновский тракт добавляет к оборудованию радиационную защиту, согласованное размещение источника и зону с ограничением доступа на время работы – строительная часть, которой у оптики нет вовсе.
Отбраковщики мы разрабатываем и производим сами, и в смете они считаются от массы, формы и скорости изделия: толкатель, сдув, шибер и сброс на отводящий лоток – разные механизмы с разным ходом. Если конвейер нестандартный и штатное решение не встаёт, модернизируется часть линии. У производителя медицинских пробирок и игл отбраковщик изготовили с нуля и переработали часть конвейерной линии; как устроен сам узел съёма изделия, разобрано на странице автоматическая отбраковка.
Работы: обучение моделей, интеграция с АСУ ТП, пусконаладка
Каждый новый класс дефекта требует своих изображений: скол на кромке, потёк покрытия и смещённая этикетка не выводятся один из другого, и модель учится на снимках именно вашей линии. Объём разметки растёт от числа классов дефекта и числа типоразмеров: линия, где идут двенадцать позиций с разной геометрией, даёт двенадцать наборов эталонных снимков даже при одном перечне дефектов.
Интеграция с АСУ ТП – это стыковка с контроллером линии и синхронизация по времени: сигнал о браке должен прийти к исполнительному механизму ровно к тому моменту, когда до него доедет помеченное изделие. Пусконаладка ведётся на рабочей скорости конвейера, потому что на скорости вылезают блики, дрожание полотна и смаз кадра, которых на медленном ходу не видно. Эта часть сметы измеряется временем инженеров: позиций закупки в ней нет.
Стоимость неразрушающего контроля и стоимость дефектоскопии: другая единица счёта
Стоимость неразрушающего контроля по вызову привязана к объёму работ: число стыков и метров шва, число изделий в партии, выезд бригады и квалификация специалиста. Стоимость дефектоскопии добирает сюда расход дефектоскопических материалов – пенетрантов и проявителя при капиллярном контроле, магнитной суспензии при магнитопорошковом. Цена неразрушающего контроля в такой смете живёт вместе с производственной программой: выросло число стыков за месяц – выросла и сумма, потому что счёт повторяется на каждой партии.
Какая доля соединений и изделий вообще подлежит контролю, задаётся проектной документацией и техническими условиями на изделие: в смете НК это переменная заказчика. ГОСТ 7512-82 задаёт радиографический метод контроля сварных соединений, и просвечивание требует зоны с ограничением доступа на время работы – в смете этот метод считается по стыкам, с учётом простоя участка на время съёмки.
Автоматическая инспекция на линии считается по точке контроля и считается один раз. После пусконаладки повторяющейся статьёй остаётся сопровождение, а охват при этом меняется качественно – камера смотрит каждое изделие в потоке.
От чего зависит объём работ на вашей линии
Скорость конвейера и число позиций – два параметра, которые видно раньше остальных, но объём работ они задают не в одиночку. Состояние линии часто весит больше: если под зону съёмки нет прямого участка нужной длины, если полотно дрожит или изделие приходит с непредсказуемым разворотом, к смете добавляется механическая доработка участка. Требуемый спектральный диапазон работает так же ступенчато: оптика и ИК живут в одном шкафу, рентген тянет отдельный проект по размещению.
Число типов дефектов растёт ступенями: пять классов и пятнадцать классов различаются объёмом разметки, но идут на том же оборудовании, если для всех хватает одного спектрального диапазона и одного ракурса. Ступень происходит там, где очередной дефект не читается в текущей схеме съёмки: подповерхностная неоднородность требует ИК, внутренняя пора – рентгена, и вместе с диапазоном в смету приходит новая камера.
| Параметр линии | Что он меняет в смете |
|---|---|
| Скорость линии | тип камеры (линейная или матричная), выдержку и мощность подсветки |
| Число позиций и типоразмеров | объём сбора и разметки изображений, число эталонных наборов |
| Число типов дефектов | объём обучения, при новом диапазоне – состав закупки камер |
| Состояние конвейера | механическую доработку участка под зону съёмки и отбраковщик |
| Спектральный диапазон | состав тракта, для рентгена – защиту и согласованное размещение |
Что входит в смету после пусконаладки
После запуска система не остаётся неизменной: в производственную программу приходит новая позиция, у поставщика меняется сырьё, на линии появляется дефект, которого в исходном перечне не было. Всё это закрывается дообучением моделей на свежих снимках, и объём такой работы считается тем же способом, что и на внедрении, – по числу новых классов и типоразмеров.
- сопровождение системы и поддержка интеграции с АСУ ТП;
- дообучение моделей под новую позицию и новый тип дефекта;
- хранение архива снимков глубиной до нескольких лет с поиском по дате, типу дефекта и поставщику сырья;
- поддержка аналитики в Grafana: тренды по типам дефектов, привязка качества к поставщику.
