Автоматизация контроля и ручной дефектоскоп решают разные задачи, и выбор между ними – это выбор охвата. Дефектоскопы мы не поставляем: наша часть работы начинается там, где контроль встаёт в поток линии. Ниже разведены охват, повторяемость результата, скорость решения на линии, границы методов неразрушающего контроля и случаи, где прибор незаменим.
Ручной прибор даёт результат в точке касания преобразователя и по маршруту обхода: между точками маршрута остаётся металл, которого преобразователь не касался, и это свойство метода. Инспекция в потоке устроена наоборот: изделие само проходит зону съёмки в такте конвейера, и решение выносится по каждой единице до того, как она уйдёт с участка. Обе схемы спокойно живут на одном заводе: прибор закрывает стык после сварки и разбор рекламации, камера закрывает выпуск.

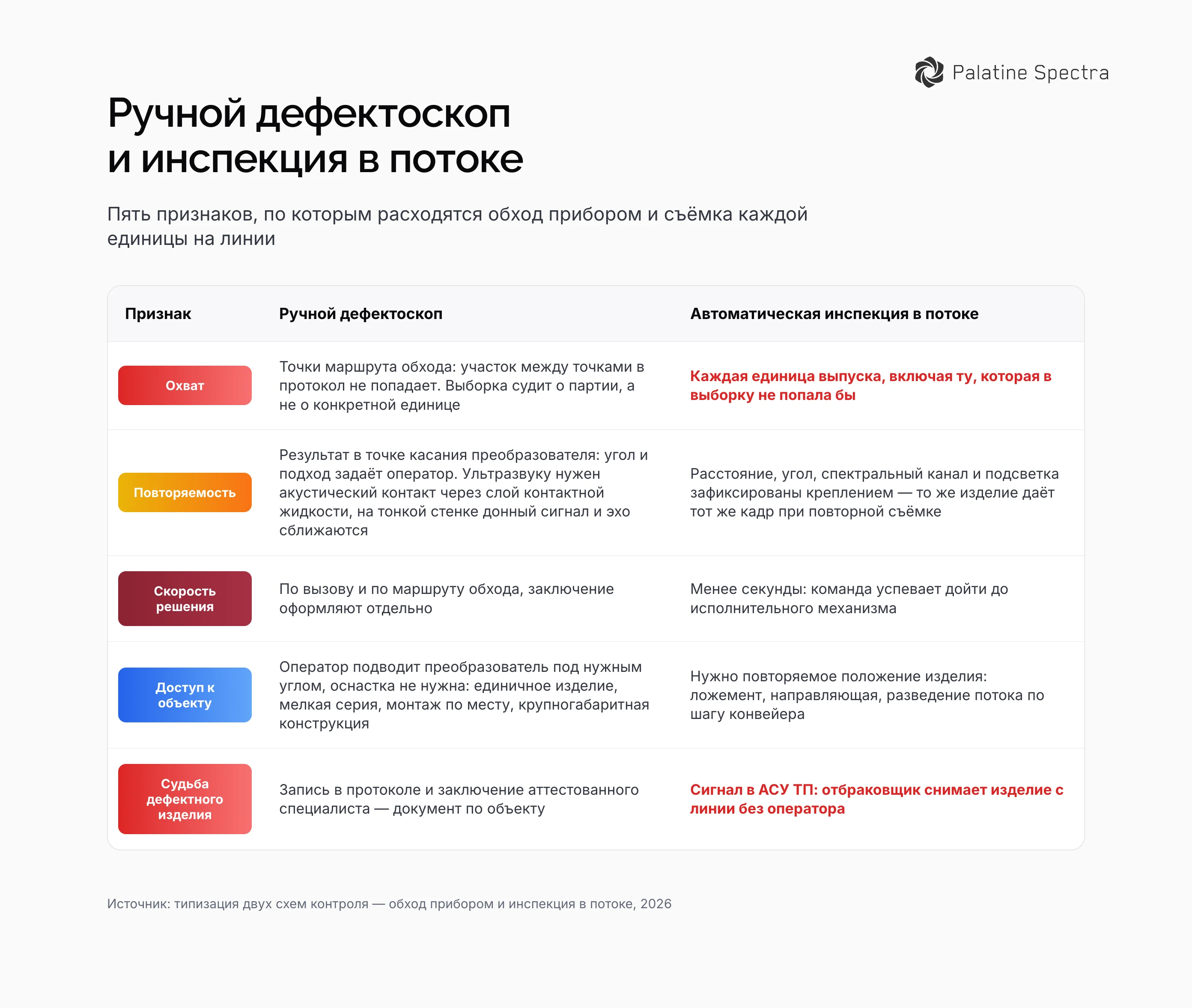

Ручной дефектоскоп и автоматизация контроля: где проходит граница задач
Ручной дефектоскоп – переносной блок с преобразователем, который к изделию подводит человек, и работает он по вызову: стык после сварки, шов на смонтированном трубопроводе, разбор рекламации. Ультразвуковой преобразователь при этом требует акустического контакта через слой контактной жидкости: без геля между призмой и металлом сигнал в изделие не уходит, а на тонком металле донный сигнал и отражение от дефекта сближаются, и метод читает такую стенку плохо. Преобразователь по маршруту ведёт дефектоскопист, он же оформляет заключение; чувствительность и границы человеческого осмотра разобраны в материале визуальный контроль.
Автоматизация контроля начинается с другой постановки задачи: решение нужно по каждой единице выпуска и на рабочей скорости линии. Изделие снимает линейная (line-scan) камера, если по линии идёт непрерывное полотно или рулон, и матричная, если изделие идёт с шагом; выдержка при этом привязана к скорости конвейера.
Охват: выборка прибором против каждой единицы в потоке
Охват ручного прибора считается точками маршрута: контролёр обходит стыки по схеме, ставит преобразователь, снимает показание и идёт дальше, а участок между точками в протокол не попадает вовсе. Дефектоскопы сплошного контроля этот разрыв закрывают иначе: установка стоит в самой линии, труба или пруток проходят через неё целиком, и преобразователь читает поверхность по мере протяжки. Физика при этом остаётся своей: вихретоковый преобразователь работает по электропроводящему материалу и аустенитную нержавеющую трубу берёт наравне с углеродистой, а магнитный работает только по ферромагнитному и на той же трубе молчит – под нержавейку в линию ставят вихретоковую установку, а не магнитную.
Партию, которую принимают по выборке, судят иначе: план приёмки и сама процедура разобраны в материале методы контроля качества. Для выбора между прибором и камерой из неё следует одно: и обход, и выборка судят о партии, а решение по конкретной единице ни один из двух охватов не выносит. Единичный дефект от одного сбитого прижима выборка пропускает по устройству метода: он может не попасть в отобранные единицы.
Камера в потоке берёт этот разрыв охватом: кадр снимается с каждой единицы, включая ту, которая в выборку не попала бы. Оснастка под сплошную съёмку дороже выборочной приёмки и дешевле последствий там, где одна пропущенная единица уходит рекламацией: пробирка с трещиной у горловины, лист гипсокартона с рваной кромкой.
Повторяемость результата и скорость решения на линии
Повторяемость инспекции в потоке держится на геометрии: расстояние до камеры, угол съёмки, спектральный канал и схема подсветки зафиксированы креплением, поэтому одно и то же изделие, снятое дважды, даёт один и тот же кадр и один и тот же признак. Решение по кадру укладывается меньше чем в секунду и успевает дойти до исполнительного механизма: сигнал уходит в АСУ ТП, и срабатывает автоматическая отбраковка – изделие снимается с линии без оператора.
Взамен автоматизация контроля изделий требует повторяемого положения изделия в зоне съёмки. Произвольно ориентированная деталь и изделие, перекрытое соседним, ломают кадр, и снимается это оснасткой: ложементом, направляющей, разведением потока по шагу конвейера. Ручному прибору такая оснастка не нужна вовсе, оператор сам подводит преобразователь под нужным углом, и на несерийном изделии это его прямое преимущество.
Сравнение методов неразрушающего контроля: что видит каждый
Сравнение методов неразрушающего контроля начинается с того, к какому месту дефекта метод обращён и что он требует от изделия. Тело шва и стенки закреплено за ультразвуком, ГОСТ Р 55724-2013 задаёт ультразвуковые методы контроля сварных соединений, и за просвечиванием, ГОСТ 7512-82 задаёт радиографический метод контроля сварных соединений; сам снимок разобран на странице радиографический контроль. Поверхность делят магнитопорошковый метод по ГОСТ 21105-87, работающий только на ферромагнитных материалах и не берущий ни медь, ни алюминий, ни аустенитную нержавеющую сталь, и капиллярный по ГОСТ 18442-80, которому доступны лишь несплошности, открытые на поверхность. Устройство каждого разобрано в материале методы неразрушающего контроля.
Перенос в такт конвейера каждый метод переживает по-своему. Установка сплошного контроля работает на протяжке, и труба или пруток проходят через неё без остановки; капиллярному нужны очистка поверхности и выдержка пенетранта, радиографическому – освобождённая зона на время просвечивания, поэтому оба живут отдельным постом, а не общим тактом линии.
Спектральные каналы делят зону ответственности так же жёстко: оптический канал видит поверхность и геометрию, но в тело изделия не заглядывает; рентгеновский показывает внутренние несплошности и содержимое закрытой упаковки; ультрафиолет диапазона УФ-A, 315–400 нм, проявляет следы и загрязнения, невидимые в видимом диапазоне 380–780 нм; ближний ИК от 780 нм читает то, что в оптике не различается. Четыре диапазона на линии забирают у обхода ту часть дефектов, которая выходит на поверхность или читается через упаковку; ультразвук они не заменяют.
| Метод | Что находит | Чем ограничен |
|---|---|---|
| Ультразвуковой | внутренние несплошности в теле металла и шва | нужен акустический контакт, тонкая стенка читается плохо |
| Радиографический | пору, непровар, шлаковое включение внутри шва | доступ к шву для источника и приёмника, освобождение зоны |
| Магнитопорошковый | поверхностные и подповерхностные трещины | только ферромагнитные материалы |
| Капиллярный | несплошности, открытые на поверхность | подповерхностный дефект не выявляет, нужна очистка |
| Оптический канал в потоке | поверхность, геометрию, цвет, маркировку | в тело изделия не заглядывает |
| Рентгеновский канал в потоке | внутренние несплошности и содержимое упаковки | нужна защищённая камера просвечивания в линии |
Где ручной дефектоскоп незаменим
Единичное изделие и мелкая серия автоматизацию не окупают: под партию в десяток корпусов пришлось бы делать оснастку под каждый типоразмер и собирать обучающую выборку по дефектам, которых на такой партии не наберётся. Монтаж и ремонт по месту устроены так же: шов на смонтированном трубопроводе или на опоре варят там, где стоит конструкция, конвейера рядом нет, и прибор приносят к шву вместе с настроечным образцом.
Крупногабаритная конструкция добавляет ограничение по геометрии: резервуар, пролётное строение и корпус аппарата через зону съёмки не проходят, а обвязать их камерами дороже, чем обойти преобразователем по схеме сварных соединений. Отдельно стоит вопрос документа: аттестованный специалист неразрушающего контроля выдаёт заключение, имеющее силу документа по объекту, а система на линии выдаёт признак дефекта и запись в архиве. Там, где заказчику нужен именно подписанный документ по конкретному шву, прибор остаётся.
Как выбрать дефектоскоп или автоматическую инспекцию под свою задачу
Как выбрать дефектоскоп или инспекцию в потоке, решает прежде всего серийность: на партии в десяток корпусов маршрут обхода дешевле любой оснастки, а на выпуске в тысячи единиц в смену обход физически не успевает за линией и контроль сводится к выборке. Второй критерий – место дефекта: поверхность, геометрия и маркировка читаются оптикой в такте конвейера, внутренняя несплошность в теле шва остаётся за рентгеном и ультразвуком. Автоматизация контроля в машиностроении обычно начинается с одной операции: контроль после механической обработки, контроль сборочного узла перед упаковкой, контроль маркировки на выходе.
- такт линии: сколько секунд изделие проводит в зоне возможной съёмки;
- где сидит дефект: на поверхности и в геометрии или в теле металла;
- нужна ли отбраковка физическим действием или достаточно отметки в протоколе;
- нужны ли данные по истории качества: тренды по типам дефектов, привязка брака к партии сырья и поставщику.
Автоматическая инспекция у нас идёт цельным контуром: камеры и подсветка подбираются под изделие, съём брака выполняет собственный отбраковщик через интеграцию с АСУ ТП; смету считаем по запросу, после того как разобрана линия.
