Неразрушающий контроль объединяет методы, которые находят дефект в изделии, не выводя само изделие из строя: проверенный сварной стык уходит в монтаж, лист проката – на отгрузку, а не под пресс и не на распил. У той же практики есть второе имя – дефектоскопия, поиск несплошностей в материале. На этих методах держится приёмка в энергетике, машиностроении и металлургии: ГОСТ Р ИСО 17637 задаёт порядок визуального контроля сварных соединений, ГОСТ 7512-82 – радиографического, ГОСТ Р 55724-2013 – ультразвукового, ГОСТ 18442-80 – капиллярного.
Ниже разобраны шесть методов: визуальный и измерительный, ультразвуковой, радиографический, капиллярный, магнитопорошковый и вихретоковый. По каждому – физический принцип, тип дефектов, который он видит, и граница применимости.
Что такое неразрушающий контроль и зачем он нужен
Определение короткое: неразрушающий контроль это оценка сплошности, структуры и геометрии изделия без нарушения его пригодности к дальнейшей эксплуатации. Разрушающие испытания дают более полную картину – растяжение, изгиб, ударная вязкость, металлографический шлиф, – но образец после них не восстановить, и вывод по нему распространяют на партию. Неразрушающий контроль качества снимает это ограничение: под приборы попадает тот самый стык, который пойдёт под давление, а не его сосед из той же плавки.
Разбор того, что такое неразрушающий контроль, упирается в экономику дефекта. По ГОСТ 15467-79 дефект – это отдельное несоответствие продукции установленным требованиям, а продукция с недопустимым дефектом переводится в брак; там же разведены явный и скрытый дефект. Скрытый дефект без приборов не находится вообще, а цена его обнаружения растёт с каждым переделом: непровар, найденный на посту сварки, стоит переварки одного шва, найденный после гидроиспытаний – вскрытия всей обвязки. Объекты неразрушающего контроля от отрасли к отрасли повторяются: сварные соединения, литьё, поковки, прокат, трубы, ответственный крепёж.
Методы неразрушающего контроля: виды и когда какой применять
Методы дефектоскопии делят по физическому полю, которое вводят в объект: свет, упругая волна, проникающее излучение, магнитное поле, вихревые токи, капиллярные силы. В технических заданиях эту графу называют по-разному – «неразрушающий контроль методы», «неразрушающий контроль виды», «нк контроль», – но классификация за всеми формулировками стоит одна. На практике дефектоскопия это прикладная часть контроля: не только факт обнаружения, но и измерение найденной несплошности, её координат и условных размеров.
Ответ на вопрос, какие методы неразрушающего контроля применимы к детали, определяют три вещи: материал, тип искомого дефекта и глубина залегания. Поверхностную трещину в ферромагнитной стали находит магнитопорошковый метод, ту же трещину в аустенитной нержавейке – капиллярный, внутреннюю пору в шве – рентген или ультразвук. Ни один неразрушающий метод контроля не универсален, поэтому на ответственных объектах их назначают связкой. Визуальный неразрушающий контроль по РД 03-606-03 стоит первым в любой технологической карте: пока шов не осмотрен и не обмерен шаблоном сварщика, остальные методы к нему не применяют.
| Метод | Что вводят в объект | Какие дефекты находит | Ограничение метода |
|---|---|---|---|
| Визуальный и измерительный (ВИК) | свет, оптика, измерительные шаблоны | поверхностные: подрезы, наплывы, смещение кромок, нарушение формы шва | видит только то, что вышло на поверхность; результат зависит от освещённости и инспектора |
| Ультразвуковой (УЗК) | упругую волну частотой в единицы мегагерц | внутренние: непровары, несплавления, трещины, расслоения | нужен акустический контакт и подготовленная поверхность; тонкая стенка читается плохо |
| Радиографический | рентгеновское или гамма-излучение | объёмные внутренние: поры, раковины, шлаковые включения | зона радиационной безопасности, время на снимок и его расшифровку |
| Капиллярный | пенетрант и проявитель | трещины и поры, выходящие на поверхность, на любом материале | внутренние дефекты не видит; деталь нужно готовить и отмывать |
| Магнитопорошковый | магнитное поле и порошок или суспензию | поверхностные и подповерхностные трещины | только ферромагнитные материалы; дефект должен лежать поперёк магнитного потока |
| Вихретоковый | переменное электромагнитное поле | поверхностные и подповерхностные дефекты, изменение структуры | только токопроводящие материалы; чувствителен к зазору между датчиком и деталью |
Как первичный осмотр переводят на камеру, разобрано на странице визуальный контроль, а просвечивание изделия прямо на линии – в материале про рентген контроль.
Ультразвуковой и вихретоковый контроль: как работает дефектоскоп

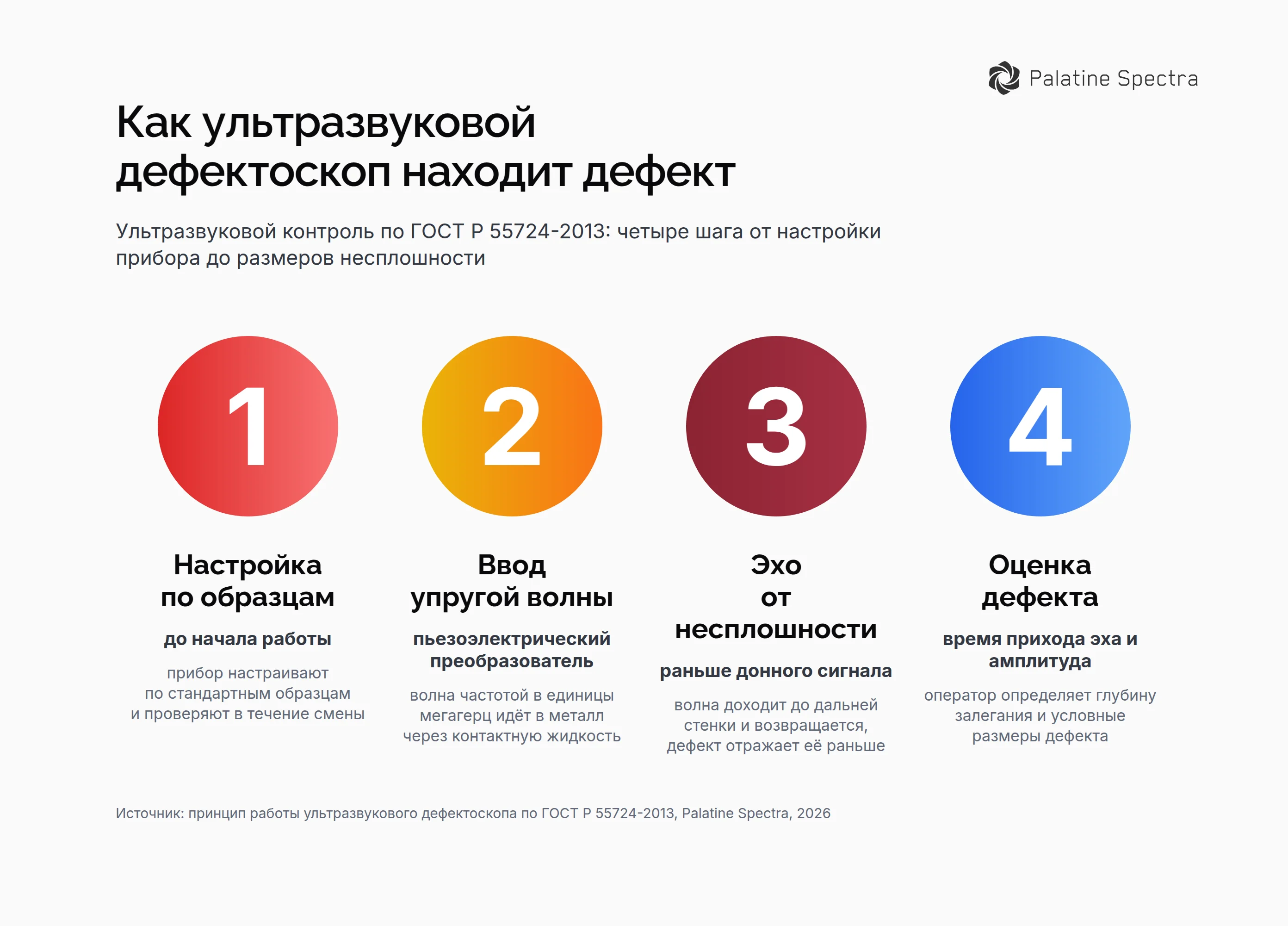

Ультразвуковой неразрушающий контроль построен на отражении. Пьезоэлектрический преобразователь вводит в металл упругую волну частотой в единицы мегагерц, волна доходит до противоположной стенки и возвращается, а если на пути лежит несплошность, эхо приходит раньше донного сигнала. Ультразвуковой дефектоскоп измеряет время прихода эха и его амплитуду, по ним оператор определяет глубину залегания и условные размеры дефекта.
Между преобразователем и деталью нужен акустический контакт: без слоя контактной жидкости волна в металл просто не войдёт. Настройка дефектоскопа выполняется по стандартным образцам до начала работы и проверяется в течение смены. Тонкая стенка даёт наложение донного сигнала на сигнал от дефекта, грубая поверхность рассеивает волну, а крупнозернистая структура аустенитного шва глушит её настолько, что чувствительность падает. Ультразвуковая дефектоскопия при этом остаётся основным способом достать внутренний дефект там, где рентген применить негде.
Вихретоковый контроль работает без контакта с поверхностью. Катушка с переменным током наводит в токопроводящей детали вихревые токи, дефект меняет их распределение, и это изменение читается как отклик в той же катушке. Вихретоковый дефектоскоп поэтому силён на поверхностных и подповерхностных дефектах: глубже мешает скин-эффект, который вытесняет ток в тонкий приповерхностный слой тем сильнее, чем выше частота. Метод берут на прутке, трубе и теплообменных трубках – там деталь длинная, однотипная и проходит через датчик на скорости.
Капиллярный, цветной и магнитный контроль поверхностных дефектов
Капиллярная дефектоскопия по ГОСТ 18442-80 идёт по жёсткой последовательности: очистка поверхности, нанесение пенетранта, выдержка, удаление излишков, нанесение проявителя, осмотр. Пенетрант втягивается в полость дефекта капиллярными силами, проявитель вытягивает его обратно, и индикаторный след получается шире самой трещины. Цветная дефектоскопия использует контрастный красный пенетрант на белом проявителе, и след виден в обычном видимом свете диапазона 380–780 нм. Люминесцентный вариант читают под ультрафиолетом УФ-A 315–400 нм: индикаторный след светится, а фон остаётся тёмным.
Магнитная дефектоскопия закрывает ту же зону поверхностных трещин, но другим полем. Магнитопорошковая дефектоскопия по ГОСТ 21105-87 работает так: деталь намагничивают, на поверхность наносят порошок или суспензию, и над несплошностью возникает поле рассеяния, которое собирает частицы в валик по контуру дефекта. Ограничений два, и они жёсткие: метод применим только к ферромагнитным материалам, а дефект должен лежать поперёк магнитного потока, иначе поля рассеяния не будет и трещина останется невидимой.
Оба метода пооперационные и ручные. Деталь надо снять с потока, подготовить, выдержать, осмотреть и отмыть, а заключение по индикаторному следу выносит человек глазами. На штучной ответственной продукции это нормально, а на конвейере контроль неизбежно становится выборочным: по ГОСТ Р ИСО 2859-1 из партии берут выборку, считают приёмочное число от заданного AQL и переносят вывод на всю партию. Между двумя выборками по линии проходит остальной поток, и его не смотрит никто.
ГОСТ и требования к проведению неразрушающего контроля
Документа с названием «неразрушающий контроль гост», который закрывал бы тему целиком, нет: требования разнесены по методам и объектам. Визуальный и измерительный контроль сварных соединений ведут по ГОСТ Р ИСО 17637 и РД 03-606-03, радиографический – по ГОСТ 7512-82, ультразвуковой – по ГОСТ Р 55724-2013, магнитопорошковый – по ГОСТ 21105-87, капиллярный – по ГОСТ 18442-80. Что считать дефектом, задаёт ГОСТ Р ИСО 6520-1: сварные дефекты разложены на шесть групп – трещины, полости и поры, твёрдые включения, несплавления и непровары, нарушения формы шва, прочие. Норму приёмки даёт ГОСТ Р ИСО 5817 через уровни качества B, C и D, от строгого к мягкому.
Проведение неразрушающего контроля не сводится к прибору. Метод и объём назначает технологическая карта, работу выполняет аттестованный дефектоскопист, результат оформляется протоколом и заключением. Неразрушающий контроль дефекты не устраняет – он их находит, документирует и даёт основание для ремонта либо отбраковки, а сама запись становится частью системы менеджмента качества по ISO 9001 и идёт за изделием дальше. Неразрушающий контроль металла на ответственных объектах – сварные стыки трубопроводов, металлоконструкции, сосуды под давлением – по этой схеме работает десятилетиями.
Неразрушающий контроль стыков оформляют так, чтобы к записи можно было вернуться через годы. В протоколе фиксируют:
- объект и номер стыка, марку материала и толщину стенки;
- метод, тип прибора и параметры настройки;
- нормативный документ и уровень качества, по которому оценивают;
- результат по каждому обнаруженному дефекту и подпись исполнителя.
Отдельная задача – контроль сварных швов в поточном производстве, где стыков за смену сотни, а протокол на каждый вручную не оформить ни по времени, ни по числу дефектоскопистов.
Где машинное зрение и ИИ ускоряют неразрушающий контроль
Узкое место ручных методов – темп. ВИК, капиллярный и магнитопорошковый контроль идут поштучно, поэтому на потоке их ставят выборочно. Мы автоматизируем ту часть, которая ложится на конвейер: съёмку и разбор кадра. На линии машинное зрение находит сотни типов дефектов быстрее чем за секунду, съёмка идёт в четырёх спектральных диапазонах – оптика, ИК, УФ, рентген, – а команда на отбраковку уходит через АСУ ТП.
На конвейере топ-3 российского производителя гипсокартона такая система работает больше четырёх лет. На Курской АЭС проект в стадии реализации: рентген-контроль сварных швов труб, 43 типа дефектов. Ультразвук и капиллярный метод это не отменяет, объёмный контроль ответственных стыков остаётся за ними. Что входит в сплошной контроль качества продукции на линии, разобрано отдельно; стоимость внедрения считается под задачу.
