Устранение дефектов сварных швов начинается с решения о том, подлежит ли найденная несплошность исправлению: один и тот же подрез по строгому уровню качества требует ремонта, а по мягкому остаётся в шве как есть. Причины дефектов сварных соединений разведены по времени: часть управляется на посту в момент горения дуги, часть заложена раньше, при разделке кромки, сборке узла и хранении электродов.
Дальше разобраны обе группы причин, решение о судьбе несплошности, техника удаления металла шва, заварка выборки с подогревом и приёмка отремонтированного участка. Ни один шаг ремонта не отдан усмотрению исполнителя: границы дефекта берут из протокола контроля, форму выборки задаёт доступ дуги в корень, число повторных заварок ограничивает нормативный документ на объект.
Тепловой режим и скорость: отчего шов уходит в брак
Управляемая на посту величина одна, и это тепло, введённое в единицу длины шва: оно растёт с силой тока и напряжением дуги и падает с ростом скорости перемещения электрода. Завышенный ток при быстром ведении подплавляет кромку основного металла, расплав не успевает её заполнить, и вдоль валика остаётся незаполненная канавка. Заниженный ток и излишняя скорость дают обратное: расплав не доходит ни до корня разделки, ни до её стенок. Слишком медленное ведение при низком напряжении заставляет металл натекать на непрогретую основу без сплавления.
Причины возникновения дефектов сварных швов режимом не исчерпываются: угол наклона электрода разворачивает поток дуги к одной кромке и оставляет вторую непроплавленной, длинная дуга подсасывает воздух в зону плавления, а обрыв дуги без вывода кратера оставляет углубление, где металл кристаллизуется последним и в стеснённых условиях усадки. Жёстко закреплённая конструкция не даёт шву сократиться при остывании, и трещина появляется при верно выставленном режиме. Каталог самих видов, от непровара и подреза до шлакового включения, собран в материале дефекты сварных швов.
Подготовка кромки, сборка и сварочные материалы
Вторая группа причин срабатывает до того, как зажжена дуга: конструктивные элементы разделки, то есть угол раскрытия, притупление и зазор, заданы стандартом на тип соединения и способ сварки, и для ручной дуговой это ГОСТ 5264-80, основные типы и конструктивные элементы сварных соединений при ручной дуговой сварке. Увеличенное притупление вместе с недостаточным зазором оставляет корень непроваренным, чрезмерный зазор при малом притуплении даёт прожог, а смещение кромок при сборке создаёт концентратор напряжений и несплавление по одной стороне стыка.
Чистота кромки решает не меньше геометрии: ржавчина, окалина, масло и остатки краски разлагаются в дуге, выделившийся газ не успевает выйти из кристаллизующегося металла и остаётся в нём полостью. По той же причине шов страдает при нарушенной газовой защите: заниженный расход газа, забрызганное сопло, избыточный вылет проволоки, сквозняк на открытой площадке.
Покрытие электрода и флюс гигроскопичны, и набранная влага диссоциирует в дуге: водород растворяется в жидком металле шва и остаётся в нём при кристаллизации. Отсюда газовая полость и замедленное растрескивание закаливающихся сталей, которое проявляется спустя часы после сварки. Поэтому электроды и флюс прокаливают и держат в термопенале, а режим прокалки берут из документации изготовителя партии.
| Причина на участке | Что происходит в сварочной ванне | Как это выходит на шов | Чем закрывается |
|---|---|---|---|
| Увеличенное притупление, малый зазор | дуге не хватает доступа к корню | корень остаётся непроваренным | разделка и сборка по стандарту на соединение |
| Смещение кромок при сборке | ванна смещена к одной стороне стыка | несплавление по кромке, концентратор | прихватка по шаблону, проверка сборки |
| Ржавчина и масло на кромке | оксиды и органика разлагаются в дуге | газовые полости в металле шва | зачистка кромки и прилегающей полосы |
| Обрыв дуги без вывода кратера | последний объём металла застывает в углублении | трещина в кратере | вывод кратера на планку, заварка приёмом |
Что исправляют, а что бракуют: решение до ремонта
Обнаружение и устранение дефектов разделены решением о допустимости, и принимает его не сварщик. Судьбу найденной несплошности решает уровень качества по ГОСТ Р ИСО 5817, стандарту на уровни качества сварных соединений, выполненных сваркой плавлением: на B тот же подрез бракуется, на D остаётся в шве. Несплошность, после выборки которой не останется требуемой толщины стенки, переводит изделие в брак без права ремонта.
Перед выборкой определяют фактические границы дефекта. Наружные несплошности размечают по результатам визуального и измерительного контроля: метод регламентируют ГОСТ Р ИСО 17637, визуальный контроль соединений, выполненных сваркой плавлением, и РД 03-606-03, инструкция по визуальному и измерительному контролю. Из протокола для ремонта берут длину и глубину следа на металле, и сам метод разобран в материале визуальный контроль.
Внутреннюю несплошность размечают по приборному протоколу: ультразвуковой контроль по ГОСТ Р 55724-2013, стандарту на контроль сварных соединений, даёт координату по длине шва и глубину залегания, а радиографический контроль по ГОСТ 7512-82, радиографическому методу контроля сварных соединений, показывает её протяжённость на снимке. Выборку ведут с запасом за размеченные границы: край индикации на протоколе и край дефекта в металле не совпадают. Эти исходные данные и даёт контроль сварных соединений до ремонта, а без протокола глубину выборки назначают вслепую.
Выборка, вырубка и строжка: как удаляют металл шва
Устранение дефектов сварных швов на этом шаге сводится к снятию металла, и способы устранения дефектов сварных швов делятся на механические и термические. Механически металл снимают абразивным кругом и фрезой либо вырубают зубилом, термически удаляют воздушно-дуговой строжкой угольным электродом и плазменной строжкой. После любого термического способа поверхность выборки зачищают механически: науглероженный и окисленный слой даёт новому шву включения и трещины по линии сплавления.
Форма выборки значит не меньше её глубины: ей придают плавные чашеобразные очертания без острых углов, чтобы дуга доставала до корня и проплавляла стенки; острый угол в дне выборки сам работает концентратором и повторяет трещину уже в ремонтном шве. Методы устранения дефектов сварных швов упираются в доступ: там, где к обратной стороне стыка не подобраться, выборку ведут с лицевой на всю глубину.
Заварка нужна не всегда: наружные дефекты формы, то есть подрез, наплыв, брызги и превышение усиления, снимают механической зачисткой заподлицо с плавным переходом к основному металлу, если после неё толщина остаётся в пределах, заданных документацией. Способы исправления дефектов сварных швов с заваркой берут там, где металл удалён на глубину: непровар, трещина, скопление газовых полостей, шлаковое включение.
- Абразивный круг: снимает металл точно и без нагрева кромки; узкую и глубокую разделку диском не выбрать.
- Фреза и шарошка: дают выборку заданного профиля под заварку; нужны жёсткое крепление детали и подход инструмента.
- Вырубка зубилом или пневмомолотком: работает там, где нет подхода машинки; наклёпывает поверхность и оставляет надрывы под новый шов.
- Воздушно-дуговая строжка угольным электродом: снимает металл на глубину быстрее механики; науглероживает поверхность, зачистка абразивом после неё обязательна.
- Плазменная строжка: берёт коррозионностойкую сталь и цветные сплавы; рез узкий, зона термического влияния шире.
Порядок ремонта: от разметки до заварки и термообработки

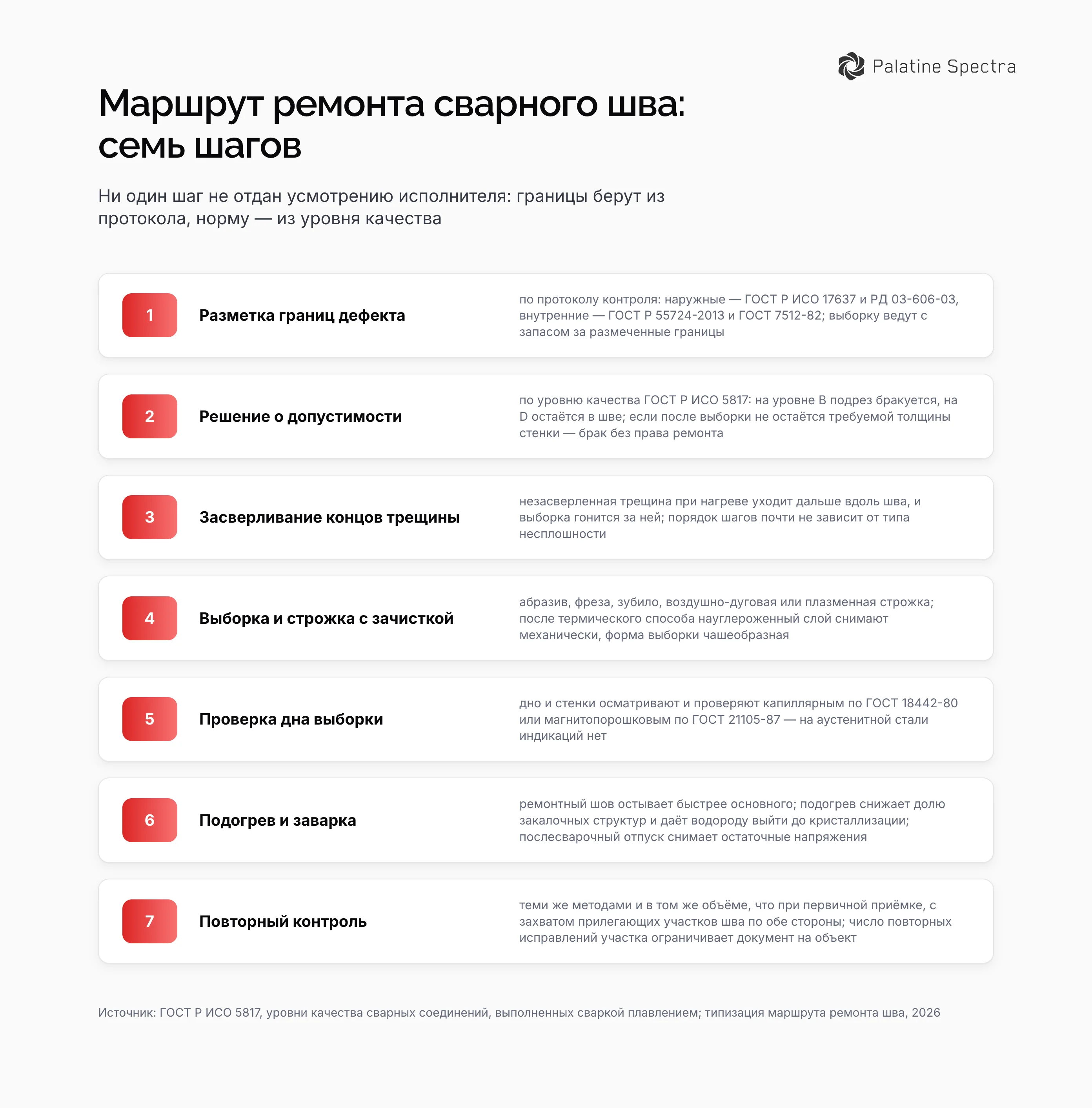

Порядок исправления дефектов сварных швов почти не зависит от типа несплошности: разметка границ по протоколу, засверливание концов трещины, выборка, проверка её дна, подогрев, заварка, зачистка и повторный контроль. Незасверленная трещина при нагреве идёт дальше вдоль шва, и выборка гонится за ней.
Ремонтный шов остывает быстрее основного, и причина в геометрии: выборка мала, а отвод тепла в окружающий холодный массив велик. Подогрев замедляет охлаждение околошовной зоны, снижает долю закалочных структур и даёт водороду выйти до кристаллизации, поэтому исправление дефектов сварных швов может требовать подогрева там, где при основной сварке обходились без него.
Послесварочный отпуск снимает остаточные напряжения на жёстко закреплённых и толстостенных конструкциях, где усадка ремонтного шва стеснена соседним металлом. Температуры и выдержки назначает технологическая документация на изделие: они зависят от марки стали, толщины и способа сварки.
Контроль исправления дефектов после ремонта
Контроль исправления дефектов идёт на двух рубежах, и первый проходит до заварки: дно и стенки выборки осматривают и проверяют капиллярным контролем по ГОСТ 18442-80, где объектом служат несплошности, открытые на поверхность, либо магнитопорошковым по ГОСТ 21105-87, который работает только на ферромагнитных материалах и на аустенитной стали индикации не даёт. Остаток трещины под новым швом остаётся самой частой причиной повторного ремонта того же участка.
После заварки участок предъявляют теми же методами и в том же объёме, что и при первичной приёмке, с захватом прилегающих участков шва по обе стороны: зона термического влияния ремонтной дуги выходит за границы выборки. Разбор самих методов собран в материале неразрушающий контроль.
Контроль за устранением дефектов не заканчивается протоколом годности: предельное число повторных исправлений одного участка ограничивает нормативный документ на объект, потому что каждый следующий нагрев расширяет зону термического влияния и меняет структуру околошовной зоны. Если причина осталась на линии, ремонт повторяется на той же позиции и на следующем стыке.
