Контроль качества древесины и пиломатериалов труднее контроля штампованной детали по одной причине: у сырья нет эталона. Сучок, смоляной кармашек, наклон волокон, трещина усушки – это не сбой станка, а свойство материала. Классификация видимых пороков древесины вместе с правилами их измерения вынесена в отдельный стандарт, ГОСТ 2140-81, а сортовые границы для хвойных пиломатериалов задаёт ГОСТ 8486-86: отборный сорт и четыре следующих отличаются допустимым размером и числом таких пороков. Сортировщик на линии держит эти границы в голове и прикладывает их к доске, которая проходит мимо него за секунду.
Мы закрываем этот участок камерами и ИИ-детекцией. Подбираем камеры и подсветку под конкретный станок, обучаем модели на изображениях с вашей линии, выводим решение в АСУ ТП и ставим отбраковщик, который снимает дефектную заготовку с потока. Логика та же, что на конвейере топ-3 российского производителя гипсокартона: там система снимает лист, определяет тип повреждения и меряет его глубину, и работает так больше четырёх лет. Полный цикл от съёмки до аналитики разобран на странице контроль качества продукции.
Как мы находим сколы и царапины на ламинате
Царапина на глянцевой панели видна не при любом свете: под рассеянной засветкой сверху она пропадает, под лучом, направленным вдоль поверхности, проступает белой риской. Поэтому детекция царапин на ламинате держится не на камере, а на паре «камера плюс подсветка». Тёмное поле гасит фон и оставляет от риски яркий след, соосная подсветка нужна там, где лак ведёт себя как зеркало, а тиснение в регистр с рисунком требует стабильного угла освещения, иначе рельеф сам даёт ложные тени. Эту пару мы подбираем под ваше покрытие и поставляем целиком: промышленные камеры, осветители и крепёж на станок идут одним комплектом.
Сколы появляются в двух местах: на кромке после форматного раскроя и на профиле замка после фрезеровки. Пласть при этом остаётся чистой, панель уходит в пачку, и до контроля качества ламината у клиента дефект доезжает незамеченным. Мы снимаем панель линейной камерой (line-scan): она пишет изображение построчно, пока панель едет, и даёт одинаковую геометрию по всей длине, а торец и замок берём матричной камерой сбоку. Разрешение считаем от минимального дефекта, который надо ловить: он должен занимать несколько пикселей, а не один, и от этого уже пляшут поле зрения и число камер в посту. Размер и координата каждого из сколов ламината пишутся в базу, поэтому к концу смены видно, какая пила и какой фрезер начали крошить край.
Контроль кромки и сколов ЛДСП на конвейере
Кромка собирает почти весь брак раскроя. Меламиновая плёнка хрупкая, и когда подрезной узел форматно-раскроечного станка настроен неточно, диск выкрашивает покрытие по нижней пласти: скол в доли миллиметра глубиной, зато вдоль всего реза. Дальше деталь идёт на кромкооблицовочный станок, и там добавляется свой набор дефектов: наплыв клея, отставшая кромочная лента, непроклей в углу, следы цикли на плёнке. Поэтому контроль кромки ЛДСП мы ставим двумя постами, сразу за пилой и на выходе облицовки, чтобы брак раскроя и брак облицовки были разведены по источникам, а не разбирались потом на рекламации.
Контроль сколов кромки ЛДСП строится на съёмке торца в скользящем свете: выкрошенный участок читается как разрыв ровной линии кромки, а не как пятно на декоре. Модель обучается на ваших плитах, потому что декор, глубина тиснения и цвет клеевого шва у каждого производителя свои, и модель, натасканная на чужом материале, на вашей линии посыплется. Число сколов ЛДСП по каждому станку и каждой смене копится в аналитике. Контроль качества ЛДСП при этом идёт сплошным, по каждой детали: выборочный контроль по ГОСТ Р ИСО 2859-1 с приёмочным уровнем качества AQL по построению метода допускает, что часть дефектных единиц уедет в партию. За разбор потока в реальном времени отвечает промышленная видеоаналитика: она сводит кадр с позицией детали на конвейере, чтобы команда на съём ушла именно по этой детали.
Оттенок, царапины и пороки древесины: как мы ловим отклонения
Разнотон – самая спорная претензия в мебельном производстве: две пачки одного декора, каждая внутри себя ровная, а рядом друг с другом различаются. На глаз это сверяют с эталонной пластиной, и результат зависит от освещения в цехе и от того, кто смотрит. Контроль оттенка ламината мы ведём цветной камерой с калиброванной подсветкой: белый эталон держится в кадре, цветовая температура зафиксирована, отклонение от эталона считается в единицах ΔE в пространстве CIE Lab*. Порог задаёте вы по своим образцам, и дальше он одинаков для всех смен и всех операторов.
Контроль оттенка и царапин ламината мы разводим по разным кадрам: цвет требует ровной рассеянной засветки, царапина – наоборот, косой, и в одном кадре обе задачи не решаются. Видимый диапазон 380–780 нм закрывает тоже не всё. Ультрафиолет A (315–400 нм) заставляет светиться лаки и клеевые составы, поэтому в УФ-канале виден непрокрас и вытекший клей, которые в обычном свете сливаются с декором. Ближний ИК от 780 нм иначе отражается от участков с повышенной влажностью и от смоляных карманов, а это уже часть пороков древесины, которые на поверхности почти не проявляются. Всего в системе четыре спектральных диапазона: цветная и чёрно-белая оптика, ИК, УФ и рентген.

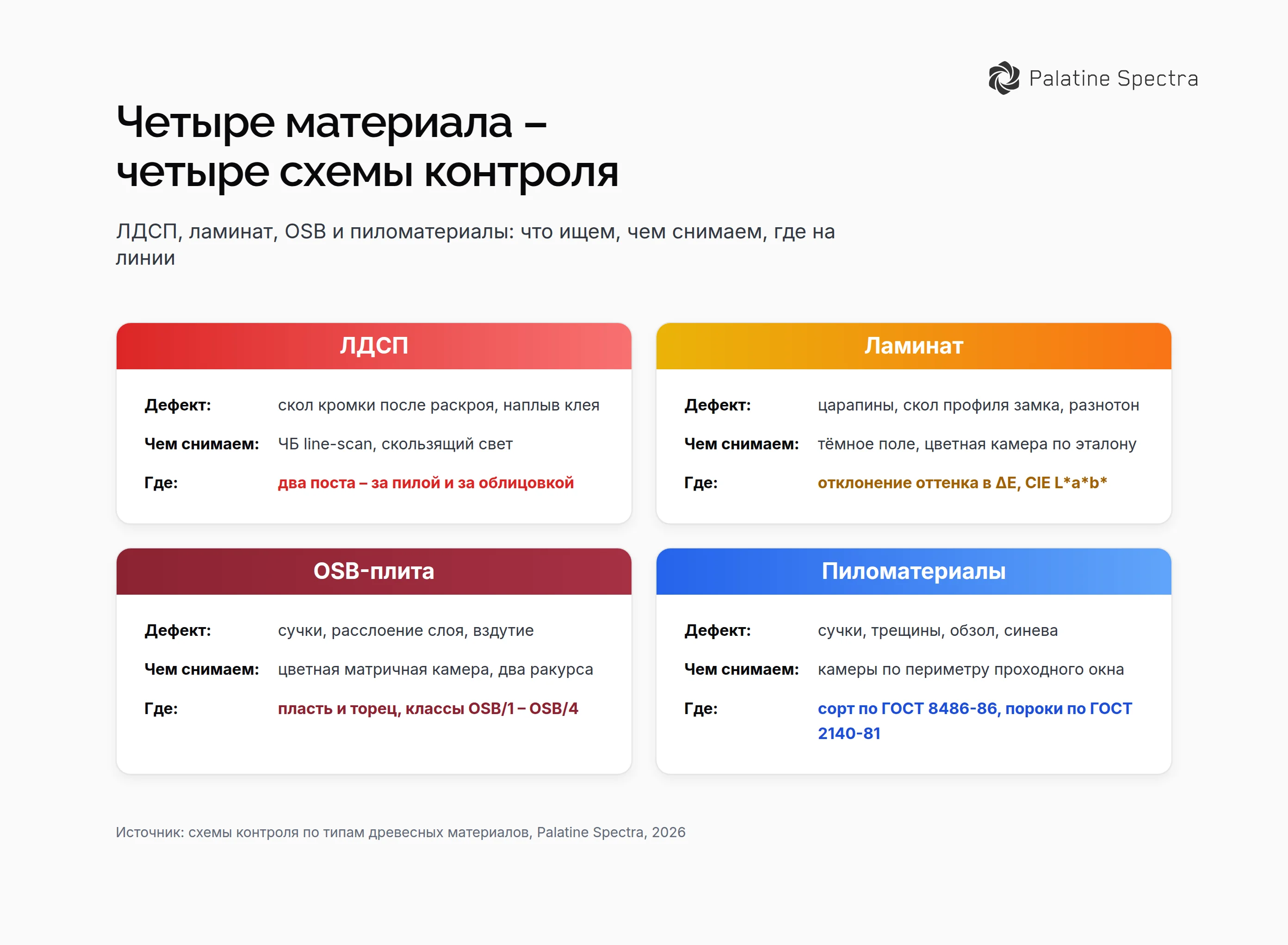

| Что ищем | Чем снимаем | Где на линии |
|---|---|---|
| Скол кромки ЛДСП | ЧБ line-scan, скользящий свет | за форматно-раскроечным станком |
| Царапина на ламинате | ЧБ-камера, тёмное поле | после линии ламинирования |
| Разнотон декора | цветная камера, белый эталон в кадре | перед пакетированием |
| Вытекший клей, непрокрас лака | канал УФ-A, 315–400 нм | за кромкооблицовочным станком |
| Влажная зона, смоляной карман | ближний ИК, от 780 нм | после сушильной камеры |
| Сучок, расслоение плиты | цветная матричная камера, два ракурса | на сортировочной линии |
Контроль качества OSB-плит и пиломатериалов
Ориентированно-стружечная плита неоднородна по замыслу: наружные слои уложены вдоль плиты, внутренний поперёк, и рисунок стружки на каждой плите свой. Эталонного изображения здесь нет вовсе, поэтому контроль качества OSB плит мы строим на поиске аномалии, а не на сравнении с образцом. Детекция сучков и расслоения OSB идёт по пласти и по торцу: расслоение читается как разрыв слоя на кромке, вздутие как локальное изменение геометрии в скользящем свете. Плиты делят на четыре класса, от OSB/1 до OSB/4, по несущей способности и влажности эксплуатации, и для несущих плит требования к целостности слоёв и к кромке жёстче, чем для плит общего назначения.
Контроль качества пиломатериалов на сортировочной линии устроен иначе: доска движется торцом вперёд, снимать надо четыре стороны, а сорт по ГОСТ 8486-86 определяется по худшему участку, а не по среднему состоянию. Камеры мы ставим по периметру проходного окна и обучаем модель на классах пороков по ГОСТ 2140-81:
- сучки: здоровые сросшиеся, выпадающие, табачные;
- трещины: метиковые, отлупные, морозные и трещины усушки;
- пороки формы и обработки: обзол, покоробленность, крыловатость, непрострог;
- грибные поражения: синева, ядровая и заболонная гниль;
- прочее: червоточина, смоляные кармашки.
Контроль качества древесных плит – ДСП, МДФ, фанеры, OSB – мы ведём той же связкой камер и той же схемой постов, меняются подсветка и обучающая выборка. Под контроль качества обработки древесины попадают и промежуточные операции: калибровально-шлифовальный проход, фрезеровка профиля, торцовка. Контроль качества изделий из древесины – мебельных деталей, погонажа, готовых панелей – мы ставим последним постом, перед упаковкой, чтобы дефект не уехал к клиенту вместе с пачкой.
Автоотбраковка и интеграция в линию деревообработки
Найденный дефект без действия не стоит ничего. Автоотбраковка сколов ЛДСП и ламината устроена так: серверный блок выносит решение меньше чем за секунду, команда уходит в АСУ ТП, отбраковщик снимает деталь с потока, конвейер при этом не останавливается. Отбраковщики мы разрабатываем и производим сами, поэтому механику подгоняем под вашу деталь: полноформатная плита 2750×1830 мм и шестиметровая доска требуют разной оснастки и разной точки съёма. Как устроен этот узел, подробно разобрано на странице автоматическая отбраковка.
Второй результат внедрения – данные. Каждое событие уходит в Grafana с типом дефекта, координатой, номером смены и партией сырья, и брак становится привязан к конкретному поставщику и конкретному станку. В основе детекции лежит машинное зрение и математические модели, обученные на изображениях вашего производства, а не универсальный алгоритм из коробки. У наших клиентов такая связка дала +5% и выше к пропускной способности линий, +25% и выше к продуктивности персонала, до 100% сокращения брака в отгрузке и ₽2+ млрд сэкономленных потерь на браке. Внедрение проектное: консультация, подбор камер и подсветки, сбор и разметка изображений, обучение моделей, интеграция с АСУ ТП, пусконаладка – от нескольких недель до нескольких месяцев. Стоимость считаем после разбора линии, единого прайса на такую систему нет.
