Контроль качества кузова и покраски на автомобильном конвейере упирается в две вещи: в скорость линии и в блик на лаке. Поиск царапин на кузове автомобиля глазами работает в приёмочной зоне под контрольными лампами, а на потоке кузов проходит пост за секунды. ГОСТ 15467-79 делит дефекты на явные и скрытые: явный – тот, для выявления которого в документации на контроль прописаны методы и средства. Царапина, скол, потёк лака и непрокрас относятся к явным, и часть из них всё равно уезжает на сборку.
Мы подбираем под кузов камеры и подсветку, обучаем модель на изображениях с вашей линии и заводим результат в АСУ ТП. Съёмка идёт в четырёх спектральных диапазонах – цветная и чёрно-белая оптика, ИК, УФ, рентген, – детекция занимает меньше секунды, а найденный дефект уходит в отбраковку или на пост доработки. Данные копятся в Grafana: тренды по зонам кузова, сменам и партиям краски. Как та же цепочка устроена целиком, разобрано на странице контроль качества продукции.
Как мы находим царапины на кузове автомобиля
Царапина на лакокрасочном покрытии – это не пятно другого цвета, а нарушение зеркального отражения. Поэтому кузов снимают под управляемой подсветкой: на поверхность проецируют полосовой рисунок, камера фиксирует его отражение, алгоритм ищет искажение полос. Царапины и сколы на кузове дают резкий локальный разрыв полосы, вмятина – плавное искривление на участке в несколько сантиметров, шагрень – мелкую регулярную рябь по всей панели.
Скорость линии задаёт выбор камеры. Линейная камера (line-scan) синхронизируется с энкодером конвейера и собирает изображение строка за строкой, поэтому длинную движущуюся панель снимает без склейки кадров; матричная камера берёт зону целиком и уместна там, где кузов останавливается на посту. Мы считаем выдержку от скорости движения, чтобы не получить смаз, и ставим свет так, чтобы блик не превратился в ложный дефект. Обнаружение сколов и вмятин идёт на том же кадре одной моделью: машинное зрение разбирает поверхность по набору классов.

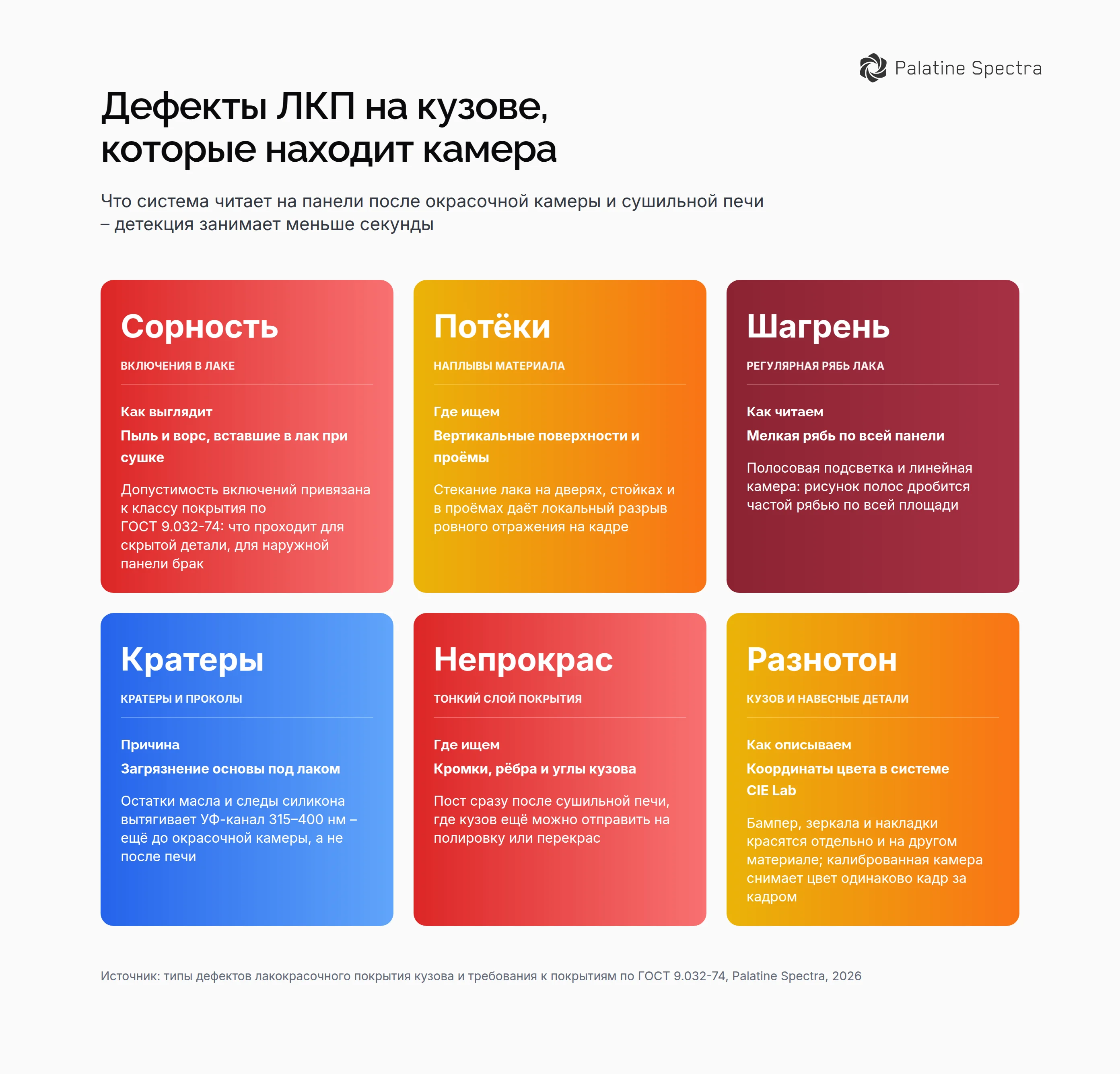

Дефекты ЛКП, которые видит система
Дефектов ЛКП на автомобильной линии набирается больше десятка типов, и читаются они по-разному. Качество лакокрасочного покрытия оценивают по внешнему виду, а ГОСТ 9.032-74 задаёт группы, классы и технические требования к покрытиям: допустимость включений и шагрени привязана к классу, и то, что проходит для скрытой детали, для наружной панели считается браком.
- сорность: включения пыли и ворса, вставшие в лак при сушке;
- потёки и наплывы на вертикальных поверхностях и в проёмах;
- шагрень – регулярная рябь поверхности лака;
- кратеры и проколы от загрязнения основы;
- непрокрас на кромках, рёбрах и в углах;
- риски от шлифовки под лаком, разнотон с навесными деталями.
Часть свойств покрытия камера не измеряет, и это надо называть прямо. Толщина плёнки считается в микрометрах по слоям – фосфатирование, катафорезный грунт, грунт, база, лак – и меряет её толщиномер. Адгезию проверяют методом решётчатых надрезов по ГОСТ 15140-78, это разрушающий контроль на образце. Зато УФ-канал в диапазоне УФ-A 315–400 нм вытягивает то, что в видимом свете 380–780 нм не читается: остатки масла и следы силикона на панели, из-за которых потом появляются кратеры. Брак ЛКП такого происхождения дешевле поймать до окрасочной камеры, чем после сушильной печи.
Контроль качества покраски на конвейере
Контроль качества покраски встроен в линию как минимум в двух точках: сразу после окрасочной камеры и сушильной печи, где кузов ещё можно отправить на полировку или перекрас, и на финальной приёмке перед сборкой. Оценка качества окраски автомобиля идёт по каждому кузову, а не по выборке, и в этом расхождение с приёмочным контролем по ГОСТ Р ИСО 2859-1: план с заданным AQL рассчитан на партию однородных изделий, а кузов с индивидуальной комплектацией под такую логику не ложится.
Вторая точка – про цвет. Разнотон возникает потому, что бампер, зеркала и накладки красятся отдельно и на другом материале; отклонение описывают координатами цвета в системе CIE Lab. Калиброванная камера снимает это одинаково кадр за кадром. Контроль окраски кузова мы связываем с АСУ ТП: сигнал уходит на пост доработки вместе с типом дефекта и координатами, а в Grafana остаётся привязка к смене, посту и партии материала. Через месяц видно, что сорность растёт к концу смены, и это вопрос к фильтрам окрасочной камеры, а не к маляру. Ручной визуальный контроль такой статистики не оставляет.
| Участок конвейера | Что контролируем | Чем снимаем |
|---|---|---|
| Штамповка и сварка кузова | вмятины, гофры, задиры, дефекты швов | ЧБ-камера, направленный свет, тёмное поле |
| Перед покраской | чистота панели, коррозия, следы масла | оптика плюс УФ-канал 315–400 нм |
| После окраски и сушки | сорность, потёки, шагрень, непрокрас | линейная камера, полосовая подсветка |
| Финальная приёмка ЛКП | царапины, сколы, разнотон | цветная камера, калиброванный свет |
| Сборка | зазоры, перепады, крепёж, плёнки | матричная камера, измерение геометрии |
Контроль качества ЛКП после нанесения
Контроль качества ЛКП после нанесения решает две задачи сразу: отделить годный кузов от негодного и подсказать, куда идти шлифовщику. Поэтому мы не ставим общую метку «брак», а привязываем каждый найденный дефект к зоне кузова – капот, крыша, дверь, порог, крыло – и передаём координаты на пост доработки. Полировка включения в лаке занимает минуты, а поиск этого включения глазами по всей площади кузова забирает заметно больше и не гарантирует, что нашли всё.
Качество покрытия автомобиля после этого перестаёт быть мнением приёмщика и становится набором записей. Записи нужны и по формальной линии: ISO 9001, а в автомобилестроении IATF 16949 на его основе, требуют управляемости процесса и прослеживаемости. Этот же принцип уже работает на других производствах: у топ-3 российского производителя гипсокартона наша система четвёртый год подряд отбраковывает дефектные листы прямо на конвейере и измеряет глубину повреждения.
Проверка кузовных деталей перед покраской
Проверка кузовных деталей перед покраской ловит два семейства дефектов. Первое – штамповка: вмятины, гофры, задиры, утонение и разрывы на вытяжке. Второе – соединения: непровары, поры, прожоги, подрезы по шву. Уровни качества сварных соединений заданы ГОСТ Р ИСО 5817, порядок визуального и измерительного контроля – ГОСТ Р ИСО 17637 и РД 03-606-03, а классификация самих дефектов – ГОСТ Р ИСО 6520-1. Инспекция кузова перед покраской по этим документам делается человеком с шаблоном и лупой, выборочно. Что даёт съёмка панели до грунта, если дефект виден и после лака?
Она даёт возможность починить деталь, а не кузов в сборе. После лака та же вмятина превращается в шлифовку, перекрас, повторную сушку и повторную приёмку, а на голом металле это работа рихтовщика. Мы снимаем панель в тёмном поле, где неровность даёт тень на светлом фоне, и добавляем УФ-канал по загрязнениям после штамповки. Оптика подбирается под деталь: для крупных плоских панелей берут промышленные камеры линейного типа, для мелких кронштейнов хватает матричной, а под размеры ставят телецентрический объектив.
Ошибки сборки: что мы ловим кроме покраски
Дефекты сборки автомобиля лежат на поверхности, поэтому камера работает по ним не хуже, чем по краске. Зазор между дверью и крылом и перепад между соседними панелями измеряются в миллиметрах и нормируются конструкторской документацией; систему допусков на линейные размеры задаёт ГОСТ 25346, а отклонение считается прямо по кадру, без шаблона в руках контролёра. Ошибки сборки кузова того же ряда: отсутствующий крепёж, непроклей уплотнителя, неснятая транспортировочная плёнка, деталь не того варианта комплектации. Контроль сборки на конвейере по такому списку сводится к наличию, положению и ориентации. Момент затяжки камера не видит, его контролирует гайковёрт.
Границу назовём и здесь. Ядро точечной сварки снаружи не читается, его проверяют ультразвуком по ГОСТ Р 55724-2013. Внутренние несплошности сварного шва – радиография, ГОСТ 7512-82. Поверхностные трещины на ферромагнитных деталях – магнитопорошковый метод по ГОСТ 21105-87, на остальных – капиллярный по ГОСТ 18442-80. Машинное зрение закрывает поверхность, геометрию и наличие, но не внутреннюю структуру металла, и это разделение мы проговариваем на первой встрече.
Дальше начинается наша часть. Мы поставляем камеры, подсветку и собственные отбраковщики, обучаем модели на ваших изображениях, интегрируемся с АСУ ТП и ведём пусконаладку, а автоматическая отбраковка снимает решение с оператора. Завершённого проекта в автопроме у нас нет, но этот же принцип уже работает на других производствах: у производителя медицинских пробирок и игл наш отбраковщик убирает изделие с линии меньше чем за секунду после детекции. По портфелю клиентов накоплено ₽2+ млрд экономии на потерях от брака, +5% и выше к пропускной способности линий, +25% и выше к продуктивности персонала, до 100% сокращения брака в отгрузке. Внедрение занимает от нескольких недель до нескольких месяцев и начинается с разбора вашей линии; стоимость считаем после него, единого прайса на такие проекты не существует.
