Контроль размеров на производстве сводится к одному: попало изделие в поле допуска чертежа или вышло за него. Отвечают на это вручную – штангенциркуль, микрометр, калибр-скоба, шаблон, поверочная линейка со щупом, на ответственных деталях координатно-измерительная машина. Каждый такой инструмент работает по одному изделию за раз, поэтому контроль размеров изделия строится как выборка: план приёмки по ГОСТ Р ИСО 2859-1, приёмочный уровень качества AQL и заранее принятое допущение, что часть отклонений размеров уедет потребителю.
Мы делаем этот замер сплошным. Камера снимает каждое изделие на скорости конвейера, модель выделяет контур и считает размеры прямо в кадре, а решение по допуску выносится быстрее чем за секунду. Съёмка идёт в четырёх спектральных диапазонах – цветная и чёрно-белая оптика, инфракрасный, ультрафиолетовый и рентгеновский каналы, – поэтому в замер попадает и скрытая геометрия: толщина стенки, внутренняя полость, глубина вмятины. Как устроена детекция, разобрано на странице машинное зрение.
Как мы контролируем размеры и геометрию изделий на конвейере

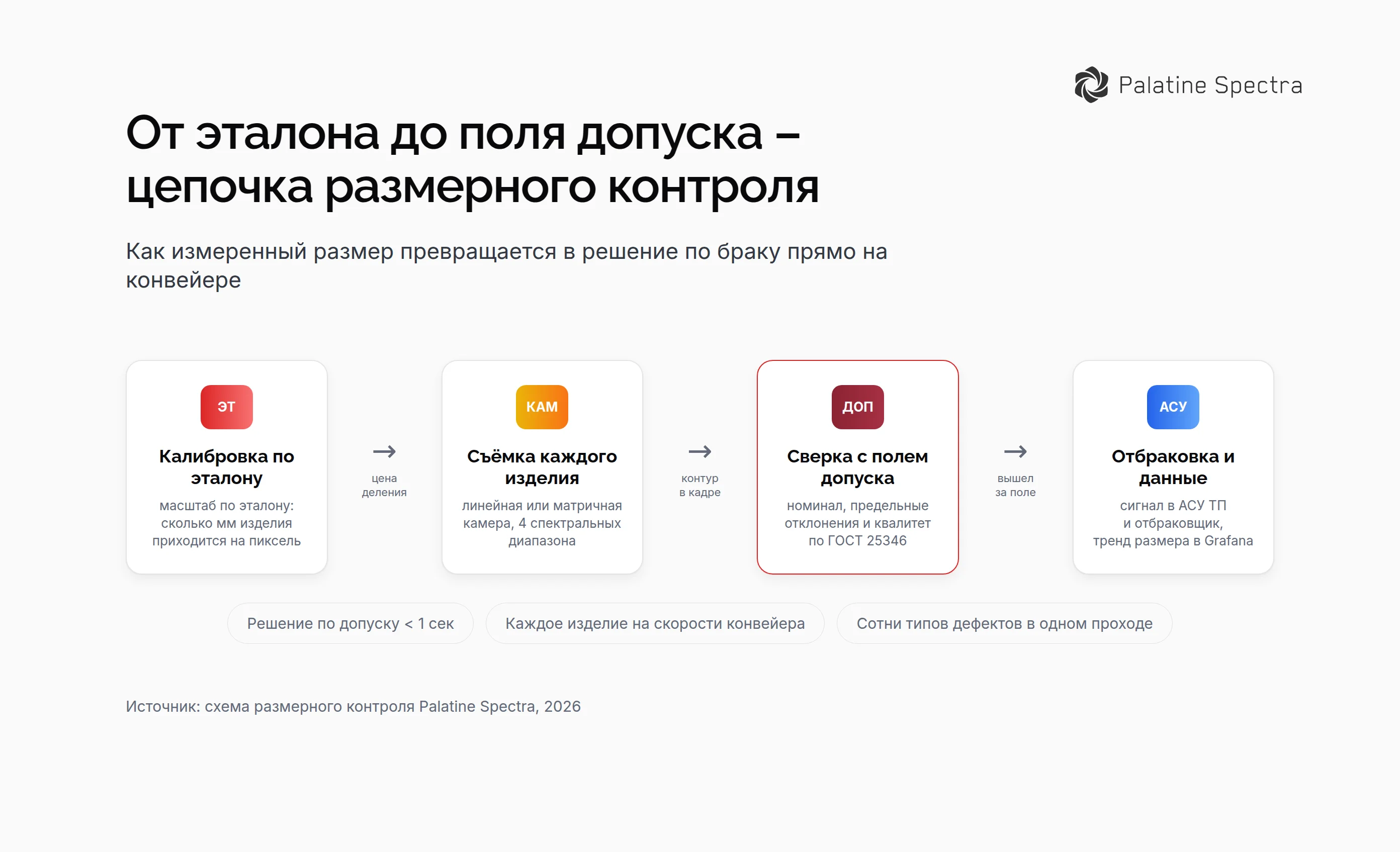

Точность измерения линейных размеров держится на оптике, свете и калибровке, а не на выборе нейросети. Масштаб задаётся по эталону с известным размером: система запоминает, сколько миллиметров изделия приходится на один пиксель, и дальше меряет контур в этих единицах. Перспективную ошибку убирает телецентрический объектив – он пропускает лучи, параллельные оптической оси, поэтому деталь не растёт в кадре, когда подходит ближе к объективу. Ограничение жёсткое: линза должна перекрывать изделие, так что телецентрика работает на мелких деталях, а не на листе шириной больше метра. Подсветка на просвет превращает изделие в тёмный силуэт на светлом фоне, и граница контура режется однозначно.
Дальше работает цепочка полного цикла. Измеренное значение сравнивается с полем допуска из чертежа, сигнал уходит в АСУ ТП, отбраковщик снимает изделие с потока, событие пишется в Grafana с временем, партией и сменой. Детекция укладывается меньше чем в секунду, поэтому конвейер не тормозят ради замера. По этой схеме работает система у топ-3 российского производителя гипсокартона: она контролирует листы на конвейере, измеряет в том числе глубину повреждения и снимает дефектный лист через АСУ ТП. В эксплуатации она больше четырёх лет.
Какие отклонения размеров изделия мы находим и как проверяем соответствие допускам
Каталог отклонений размеров начинается с прямого списка: длина, ширина, толщина, диаметр, радиус скругления, угол, межосевое расстояние, диагональ. Дальше идёт то, что видно только при сравнении сечений между собой: разнотолщинность, конусность, овальность, бочкообразность, серповидность полосы, коробление листа. Язык для проверки задаёт ГОСТ 25346 – номинальный размер, верхнее и нижнее предельные отклонения, поле допуска и квалитет, по которому это поле назначено. Проверка соответствия допускам сводится к тому, лежит ли измеренное значение внутри поля.
Выход за поле допуска – это дефект в терминах ГОСТ 15467-79, а изделие с неустранимым дефектом становится браком. Модель мы обучаем на изображениях с вашей линии, поэтому контроль размеров изделия ведётся вашим же словарём: одна и та же кривизна для одного заказа повод в брак, для другого остаётся в допуске. Размерные отклонения не живут отдельно от поверхностных: в общем каталоге детекции сотни типов дефектов, и контроль отклонений и дефектов идёт одним проходом камеры – скол на кромке и уход ширины за допуск ловятся в одном кадре.
| Что измеряем | Пример параметра | Чем снимаем |
|---|---|---|
| Линейные размеры | длина, ширина, толщина, диаметр | линейная камера, подсветка на просвет |
| Форма контура | прямолинейность кромки, круглость, овальность | матричная камера, телецентрическая оптика |
| Расположение поверхностей | межосевое расстояние, соосность, косоугольность | матричная камера, калибровка по эталону |
| Рельеф и коробление | плоскостность, перепад высот, глубина вмятины | лазерная линия и камера под углом |
| Скрытая геометрия | толщина стенки, внутренняя полость | рентгеновский канал |
Контроль допусков формы и расположения поверхностей
Допуски формы и расположения поверхностей нормируют не сам размер, а геометрию поверхности. К форме относят плоскостность, прямолинейность, круглость, цилиндричность и профиль продольного сечения. К расположению – параллельность, перпендикулярность, наклон, соосность, симметричность и позиционный допуск, отдельно стоят радиальное и торцевое биение. В цеху это меряют поверочной линейкой со щупом, индикаторной головкой на стойке, призмой с индикатором: каждый замер требует остановить деталь и закрепить её в приспособлении, поэтому проверяют не всё подряд, а несколько позиций из партии.
Камера считает то же самое по контуру: строит прилегающую прямую или окружность по измеренным точкам и берёт наибольшее отклонение от неё – так проверяются прямолинейность кромки, круглость, косоугольность плитки, овальность трубы. Плоскостность и коробление плоским кадром не берутся, для них нужен рельеф: лазерная линия поперёк изделия и камера под углом дают профиль сечения, из профилей собирается карта высот. Скрытую геометрию – толщину стенки, внутреннюю полость, положение вложенной детали – показывает рентгеновский канал. Этим же каналом идёт рентген-контроль сварных швов труб на Курской АЭС: 43 типа дефектов, проект в стадии реализации. Ручной визуальный контроль закрывает ту же задачу выборочно и на остановленном изделии.
Геометрия сложных форм: профиль, плитка, керамогранит, кузов автомобиля
Контроль геометрии изделий упирается в форм-фактор: от него зависит и число камер, и схема съёмки. Контроль геометрии плитки держится на коротком наборе параметров – длина, ширина, толщина, прямолинейность граней, косоугольность, кривизна лицевой поверхности и кривизна по диагонали; плитку одного номинала ещё и разбирают по калибрам, размерным группам, внутри которых шов при укладке остаётся ровным. Контроль геометрии керамогранита добавляет к этому ректификацию: у обрезной плитки кромку обрабатывают после обжига, и уход прямоугольности вылезает на швах кладки. Плоское изделие с резкой кромкой удобно снимать на просвет, поэтому контроль геометрических размеров здесь решается одной камерой над конвейером.
Погонаж устроен иначе. Контроль геометрии профиля – это толщина стенки, ширина, высота, прямолинейность на длине и скручивание вокруг оси, причём материал идёт непрерывной лентой, и резать поток на дискретные кадры нечем. У пиломатериалов та же геометрия упирается в сорт: покоробленность входит в перечень пороков, по которым ГОСТ 8486-86 делит пиломатериалы хвойных пород на сорта. Контроль геометрии кузова автомобиля – крупный габарит: зазоры и перепады между панелями, диагонали проёмов, положение контрольных точек относительно базы, а поле зрения набирают несколькими камерами со сшивкой кадров. Кейса в автопроме у нас нет, но этот же принцип отбраковки уже работает на других производствах.
Линейные камеры и точность измерения геометрии детали
Линейная камера снимает не кадр, а строку – один ряд пикселей. Изображение собирается из строк, пока изделие едет мимо объектива, а частота строк привязана к энкодеру привода, поэтому развёртка не растягивается и не сжимается при изменении скорости конвейера. Для замера это принципиально: у матричной камеры быстро идущее полотно смазывается за время выдержки, а линейная набирает картинку построчно и держит разрешение одинаковым по всей длине. Плата за это – свет: экспозиция строки короткая, подсветку приходится ставить мощную и стабильную, иначе яркость плывёт от строки к строке, а с ней и граница контура.
Матричную камеру мы ставим там, где изделие дискретное и его можно снять по триггеру: деталь встала на позицию, кадр, замер. Линейные камеры берут непрерывное полотно – гипсокартонный лист, профиль, рулон, ленту. Измерение геометрии детали упирается в разрешение: под узкое поле допуска сужают поле зрения или добавляют камеру, а не переучивают модель. Тип сенсора вторичен – линейные камеры выпускают и на CCD, и на CMOS, для замера важнее объектив, повторяемость подсветки и синхронизация с линией. Что и подо что мы подбираем, разобрано на странице промышленные камеры.
Как мы внедряем автоматический контроль размеров и габаритов на вашей линии
Начинаем с обследования линии: что за изделие, какая скорость, какие размеры критичны и по какому чертежу их принимают. Дальше подбираем камеры, объективы и подсветку под геометрию изделия, считаем разрешение под ваше поле допуска, собираем и размечаем изображения, обучаем модель, калибруем систему по эталону вместе с вашим технологом. Автоматический контроль размеров включается в линию через АСУ ТП: сигнал уходит на отбраковщик, и автоматическая отбраковка снимает изделие с потока без оператора рядом. Отбраковщики мы производим сами, поэтому пост встраивается в вашу линию. Весь путь от обследования до пусконаладки занимает от нескольких недель до нескольких месяцев.
Отдача считается по двум статьям. Первая – брак: на проектах Spectra сплошной контроль дал до 100% сокращения брака в отгрузке, +5% и выше к пропускной способности линии и +25% и выше к продуктивности персонала, а экономия клиентов на потерях от брака превысила ₽2 млрд. Вторая – данные: каждый замер пишется в Grafana, и по тренду размера видно, что инструмент сел или валок износился, ещё до выхода детали за поле допуска. Архив кадров закрывает претензионную работу и требования ISO 9001 к записям о контроле, а прослеживаемость привязывает изделие к партии сырья и смене. Как размерный контроль встраивается в общий контроль качества продукции, разобрано отдельно.
Контроль габаритов и размеров считается индивидуально: цена зависит от скорости линии, числа зон осмотра и нужного разрешения, поэтому называем её после разбора задачи. Приходите с чертежом и списком размеров, из-за которых сейчас возвращают продукцию, – консультация бесплатная.
