Контроль готовой продукции – последняя точка, где предприятие ещё распоряжается своим браком само. Дальше изделие уходит на склад отгрузки, затем к клиенту, и цена того же скола вырастает на доставку, разбор рекламации и замену партии. ГОСТ 15467-79, стандарт терминов качества продукции, разводит понятия «дефект» и «брак»: от этого разделения зависит, пойдёт изделие на отгрузку, на исправление или в утилизацию.

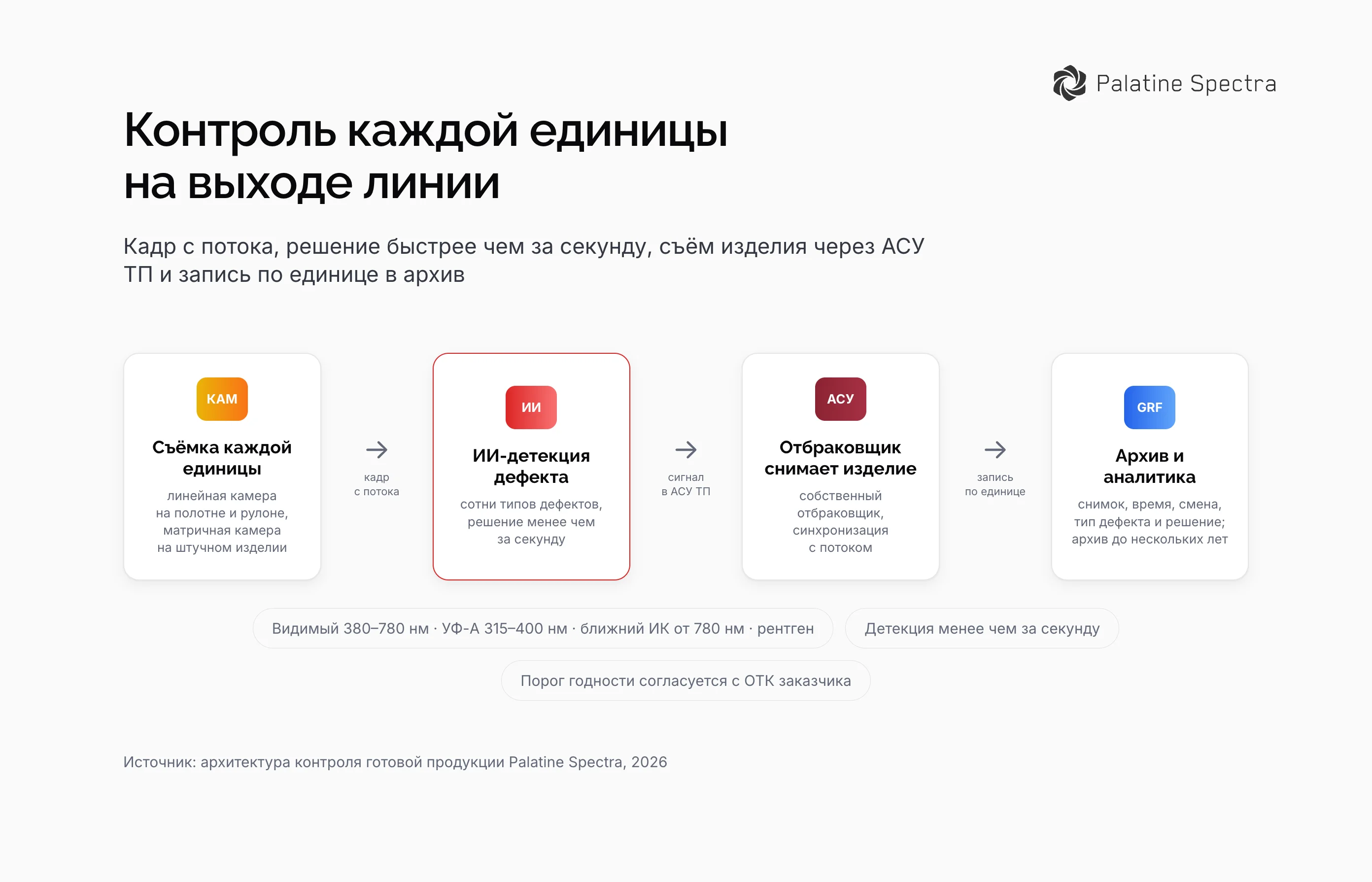

Palatine Spectra закрывает этот срез автоматически. Камеры на выходе линии снимают каждую единицу, ИИ-детекция находит сотни типов дефектов быстрее чем за секунду, дефектное изделие снимает с конвейера собственный отбраковщик через АСУ ТП, а записи по партии уходят в Grafana.
Что входит в контроль готовой продукции перед отгрузкой
Работа цеха заканчивается там, где изделие прошло все операции и попало на участок приёмки. Дальше начинается контроль качества готовой продукции: смотрят геометрию и комплектность, поверхность, шов упаковки, читаемость кода и этикетки. Процесс контроля качества готовой продукции опирается на утверждённые критерии годности: какая длина риски, какая площадь скола и какой непроклей шва упаковки ещё уходят на отгрузку.
На выходе линии виды контроля качества готовой продукции разведены по каналу съёмки: поверхность и цвет читает видимый диапазон 380–780 нм, следы и загрязнения проявляет УФ-A 315–400 нм, а под материал и под упаковку заглядывают ближний ИК от 780 нм и рентген.
- геометрия и комплектность: размер, форма, все ли элементы в коробе;
- поверхность: сколы, трещины, раковины, расслоения, потёртости;
- упаковка: негерметичный шов, смещённая или нечитаемая этикетка;
- скрытое: пустоты и включения под слоем материала, содержимое запаянной пачки.
Вход и выход одной линии – это контроль качества сырья и готовой продукции, с разными критериями годности и разной ценой ошибки: входной контроль качества отбраковывает материал по документам поставщика и замерам до передела, а на выходе бракуют изделие, в котором уже сидит вся себестоимость.
Почему выборочная приёмка партии пропускает отгрузочный брак
Первый разрыв заложен в самой процедуре приёмки: отгрузочную партию принимают по выборке, а план приёмки строят по ГОСТ Р ИСО 2859-1, стандарту на выборочный контроль по альтернативному признаку, и порядок отбора живёт в материале методы контроля качества. Для отгрузки из неё следует одно: принятая партия по построению плана может содержать дефектные единицы, потому что вывод делается об уровне дефектности партии; о конкретном коробе, который поедет к клиенту, план приёмки не говорит ничего. Спорную единицу на самом участке разбирает визуальный контроль – сверка с образцом глазами, после которой в архиве не остаётся ни измеренного числа, ни снимка.
Второй разрыв открывается уже после приёмки: партию приняли на участке, а изделие потом доупаковывают, ставят на паллету и везут по складу к рампе. Вмятина от захвата, продавленный угол короба и порванная плёнка появляются именно на этом отрезке маршрута, а проведение контроля качества готовой продукции к тому моменту уже закончено: партия закрыта, и следующая точка проверки – входной контроль у клиента. Контроль качества готовой продукции предприятия при этом формально не нарушен: журнал заполнен, партия принята, а рекламация приходит через месяц.
Как мы ставим сплошную проверку каждой единицы на выходе линии
Начинаем с изделия и скорости конвейера, от них зависит выбор камеры. На непрерывное полотно – гипсокартонный лист, прокат, плёнку – ставим линейную камеру: она собирает изображение построчно по мере движения материала. На штучное изделие идёт матричная, с выдержкой по скорости линии, иначе кадр смажется. Дальше подбираем спектральный канал под тот класс дефекта, который на этом изделии решает судьбу партии, и подсветку под выбранный канал.
| Что ищем на выходе линии | Спектральный канал | Класс дефекта |
|---|---|---|
| Скол, трещина, потёртость на видимой поверхности | видимый, 380–780 нм | поверхностный дефект |
| След смазки, остаток моющего, отпечаток захвата | УФ-A, 315–400 нм | загрязнение, неразличимое в оптике |
| Разнородность материала и влага под тонким покрытием | ближний ИК, от 780 нм | скрытый дефект материала |
| Раковина, пустота, включение в теле изделия | рентген | внутренняя несплошность |
| Некомплект и посторонний предмет в закрытой упаковке | рентген | дефект комплектности |
Модель обучается на изображениях с вашей линии, поэтому производственный контроль качества готовой продукции получается настроенным под конкретный передел и конкретное сырьё. Порог годности согласуем с вашим ОТК: где проходит граница между допустимым отклонением и браком, решает заказчик, у которого есть договор с клиентом и условия приёмки. Методика контроля качества готовой продукции держится на этих порогах, и менять их можно дообучением модели, без замены оборудования.
Времени у линии контроль качества готовой продукции на производстве в такой схеме не отнимает: изделие проходит зону съёмки на рабочей скорости, а детекция укладывается меньше чем в секунду. Контроль производства и качества готовой продукции сводится в одну систему: камеры на разных участках пишут в общий архив, и дефект на выходе сопоставляется с режимом изготовления.
Что происходит с найденной дефектной единицей: отбраковка готовой продукции и блокировка партии
Выполнение контроля качества готовой продукции доводят до физического движения: по сигналу из АСУ ТП отбраковщик снимает изделие с конвейера. Отбраковка готовой продукции идёт на скорости потока, поэтому критична синхронизация по времени: опоздание на доли секунды означает, что с линии уйдёт соседняя годная единица. Отбраковщики мы разрабатываем и производим сами, механизм съёма подбираем под форму и вес изделия, а критерии срабатывания разбирает автоматическая отбраковка.
Когда однотипные дефекты идут подряд, съём отдельных единиц перестаёт быть ответом: сместился нож, поплыла температура, пришёл другой материал. Система помечает такую партию и подаёт алерт, чтобы контроль отгрузки не пропустил её дальше по складу, пока причина не найдена. Сам контроль качества готовой продукции ГОСТ Р ИСО 9001 пошагово не описывает, но как стандарт требований к системе менеджмента качества обязывает управлять несоответствующей продукцией: идентифицировать её и не допускать непреднамеренной поставки потребителю.
Маркировка и упаковка – отдельный класс отгрузочного брака: изделие годное, а этикетка смещена или код не читается сканером, и партию вернут так же, как вернули бы партию со сколами. Читаемость кода и положение этикетки проверяет в том же потоке контроль качества маркировки.
Журнал, положение и прослеживаемость отгруженной партии
Критерии приёмки партии задаёт положение по контролю качества готовой продукции, результаты проверок хранит журнал контроля качества готовой продукции, а должностная инструкция закрепляет, кто именно контроль качества готовой продукции осуществляет. Вместе они и составляют регламент участка: что проверяют, чем и куда пишут результат. Контур нужный, но фиксирует итог по партии: историю конкретного короба через полгода по нему не восстановить.
Система пишет запись по каждой единице сама: снимок, время, смена, тип дефекта, решение. Организация контроля качества готовой продукции на бумаге при этом не меняется, меняется наполнение журнала: вместо строки «партия принята» остаётся архив снимков глубиной до нескольких лет. Работа по контролю качества готовой продукции смещается с просмотра изделий на разбор спорных случаев и анализ трендов в Grafana.
Прослеживаемость позволяет отвечать на рекламацию фактами. Дефект привязан к дате, смене и поставщику материала, поэтому контроль качества материалов и готовой продукции сходится в одной точке: видно, партия какого сырья дала всплеск расслоений. В пищевом производстве такой след требуется логикой ХАССП и ТР ТС 021/2011, а ISO 22005 задаёт принципы прослеживаемости в цепи кормов и пищевых продуктов. Контроль качества и хранения готовой продукции на складе опирается на те же записи: помеченная партия не уедет по ошибке.
Внедрение: отрасли, кейсы и состав проекта
У производителя медицинских пробирок и игл система ловит дефекты на теле, крышках и этикетках быстрее чем за секунду; там мы сделали собственный отбраковщик и переделали под съёмку часть конвейерной линии. В федеральной сети пиццерий система контролирует работу франчайзи по готовому изделию: нарезка, распределение ингредиентов, пропекание, десятки типов дефектов. Там, где на выходе линии стоит сварной шов, тот же рентгеновский канал берёт и его: радиографический контроль сварных соединений регламентирует ГОСТ 7512-82.
Этот же принцип отбраковки уже работает на других производствах: контроль качества и безопасности готовой продукции в фармацевтике опирается на правила GMP и ГОСТ Р 52249, стандарт производства и контроля качества лекарственных средств, санитарный контроль качества готовой продукции в пищевом цехе строится вокруг ХАССП, а термины для дефектов поверхности проката чёрных металлов задаёт ГОСТ 21014. Меняются критерии годности и спектральный канал, схема остаётся прежней.
Внедрение идёт проектом: подбираем камеры, подсветку и отбраковщик под ваше изделие, обучаем модели на ваших изображениях, стыкуем систему с АСУ ТП и ведём пусконаладку. Приходите с перечнем дефектов, из-за которых сейчас возвращают отгрузки, – консультация бесплатная.
