Отдел технического контроля – подразделение завода, которое проверяет сырьё, заготовки и готовые изделия на соответствие чертежу, техническим условиям и стандарту, а по результату решает, уйдёт партия на склад или в изолятор брака. Расшифровка ОТК ровно такая, и за тремя буквами стоит формализованная работа: входной контроль поступающих материалов, операционный контроль на переходах между участками, приёмочный контроль готовой продукции. В части компаний то же подразделение называется отдел качества или служба качества, от смены вывески набор задач меняется мало.
Ниже разобрано, что такое ОТК и какие задачи технического контроля за ним закреплены, что входит в функции отдела и в обязанности контролёра, как ОТК организован на заводе, какие виды технического контроля он ведёт и где ручной контроль упирается в потолок. Последний раздел – о том, что в этой схеме меняет автоматизация.
Что такое ОТК: расшифровка и задачи технического контроля
ОТК это отдел технического контроля, а сам технический контроль по ГОСТ 16504-81 – проверка соответствия объекта установленным техническим требованиям. Объектом бывает партия проката на складе, деталь после фрезеровки, сварной стык, коробка с этикеткой перед палетированием. Требование берётся не из мнения проверяющего, а из документа: чертёж с полями допуска по ГОСТ 25346, технические условия, стандарт на продукцию, карта контроля на операцию.
Задачи технического контроля сводятся к трём: не пустить в производство негодное сырьё, не передать дальше по маршруту негодную заготовку и не отгрузить негодное изделие. Терминология здесь тоже нормирована. ГОСТ 15467-79 определяет дефект как отдельное несоответствие продукции установленным требованиям, а продукция с недопустимым дефектом переводится в брак. Там же разведены явный и скрытый дефект: явный выявляется предусмотренными правилами, методами и средствами контроля, скрытый не выявляется ими вовсе и доезжает до потребителя вместе с изделием.
Функции ОТК и обязанности контролёра

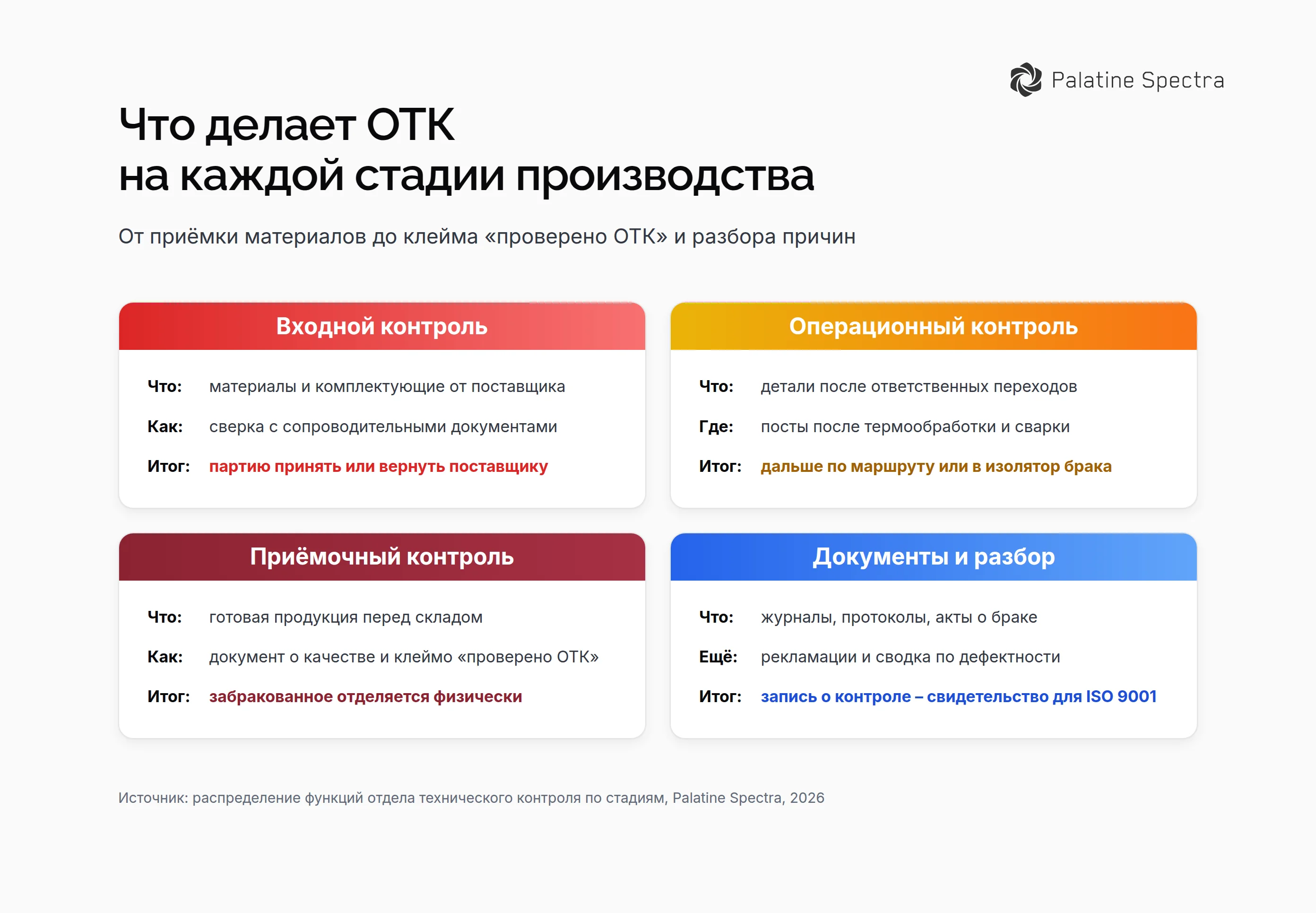

Функции ОТК на заводе распределены по стадиям производства. На входе отдел проверяет материалы и комплектующие и сверяет их с сопроводительными документами. В цехах контрольные посты принимают детали после ответственных переходов – после термообработки, сварки, механической обработки на размер. На выходе идёт приёмка готовой продукции с оформлением документа о качестве и клеймением: штамп «проверено ОТК» ставится на изделие, ярлык или в паспорт. Забракованное отделяется физически, для этого и нужен изолятор брака, иначе негодная деталь возвращается в поток.
Вторая половина работы – документы и разбор причин. Функции технического контроля включают ведение журналов и протоколов, оформление актов о браке, участие в расследовании рекламаций, подготовку сводки по дефектности для руководства. Обязанности ОТК на этом уровне смыкаются с системой менеджмента качества: запись о контроле становится тем свидетельством, на которое опирается ISO 9001 при разборе несоответствия.
Контролёр работает по карте контроля, где записаны контролируемый параметр, средство измерения, объём выборки и норма. Инструмент зависит от изделия: штангенциркуль и микрометр на линейные размеры, калибр-пробка и калибр-скоба на отверстия и валы, шаблон сварщика на геометрию шва, ультрафиолетовая лампа диапазона УФ-A 315–400 нм для люминесцентного контроля. Каждое средство измерения должно быть поверено: результат, снятый прибором с истёкшей поверкой, силы не имеет и в протокол не принимается.
Контролер на заводе отвечает не только за замер, но и за решение – принять, вернуть на доработку или забраковать. Поэтому квалификация описывается разрядом и допуском к конкретным операциям, а новый сотрудник встаёт на пост после обучения на рабочем месте и стажировки у наставника. В штатном расписании должность записывают как контролер ОТК, контролер качества продукции или специалист технического контроля. Написание «контроллер ОТК» через два «л» приходит из объявлений о вакансиях, но контроллер – это устройство управления, а должность на заводе называется контролёр.
Как устроена служба технического контроля на заводе
Организация технического контроля начинается с подчинённости. Служба технического контроля выводится из подчинения производству: начальник ОТК подчиняется директору по качеству или первому лицу предприятия, а не начальнику цеха, чью продукцию он принимает. Иначе приёмка попадает под давление плана выпуска, и решение о браке принимает тот, кому этот брак невыгоден.
Внутри службы задачи разведены по постам. Бюро входного контроля работает со складом и поставщиками, цеховые группы стоят на переходах, измерительная лаборатория закрывает то, что не меряется на посту: сложную геометрию, шероховатость, твёрдость. Мастера ОТК ведут смену и разбирают спорные случаи на границе допуска. Число точек контроля задаёт технологическая карта: в ней записано, что проверяют, каким средством, в каком объёме и кто расписывается за результат.
Отдел качества в узком смысле решает другую задачу. ОТК проверяет продукцию, служба качества строит и поддерживает систему менеджмента качества по ISO 9001: процессы, внутренние аудиты, корректирующие действия, управление несоответствиями и документацией. Термины для этой работы даёт ГОСТ Р ИСО 9000. На небольшом заводе оба контура ведёт одно подразделение, и тогда отдел контроля качества и отдел качества – просто два названия одного и того же отдела.
Виды технического контроля: входной, операционный, приёмочный
Виды технического контроля делят по стадии, по охвату и по регулярности; термины даёт всё тот же ГОСТ 16504-81. По стадии их три: входной, операционный и приёмочный. Границу с поставщиком закрывает входной контроль качества: партия приходит с сертификатом и паспортом, но контроль производителя перепроверяется уже на территории покупателя, потому что за готовое изделие отвечает тот, кто его собрал.
По охвату контроль бывает сплошным и выборочным. Сплошной проверяет каждую единицу продукции, выборочный – часть партии по плану приёмки. План строят по ГОСТ Р ИСО 2859-1: для заданного уровня AQL и объёма партии стандарт даёт объём выборки, приёмочное и браковочное число, а при накоплении отказов переводит контроль в усиленный режим. По регулярности отдельно стоят летучий контроль, который выполняется в случайный момент без предупреждения, и инспекционный, которым проверяют не саму продукцию, а качество ранее выполненного контроля.
| Вид контроля | Когда выполняется | Что решают по результату |
|---|---|---|
| Входной | при приёмке сырья, материалов и комплектующих от поставщика | принять партию, вернуть поставщику, запустить с ограничением по разрешению |
| Операционный | после ответственной операции, до передачи на следующий участок | пропустить дальше, отправить на доработку или в изолятор брака |
| Приёмочный | на готовой продукции перед складом и отгрузкой | оформить документ о качестве и клеймо либо перевести в брак |
| Летучий | в случайный момент смены, без предупреждения участка | оценить, соблюдается ли технология в обычном режиме работы |
| Инспекционный | повторно, над уже принятой продукцией | оценить, как сработал сам контроль и его исполнители |
Проблемы ручного ОТК
Первое ограничение – человек. Ручной визуальный контроль держит темп в начале смены и теряет его к концу, вместе с вниманием падает и доля замеченных дефектов. Порог решения плавает: где один контролёр видит недопустимый задир, второй ставит «годен», и оба формально правы, потому что граница проходит по словесному описанию, а не по числу. Даже там, где порядок осмотра прописан жёстко – ГОСТ Р ИСО 17637 и РД 03-606-03 на визуальный и измерительный контроль сварных соединений, уровни качества B, C и D по ГОСТ Р ИСО 5817, – оценка дефекта на границе допуска остаётся человеческим решением.
Второе ограничение – выборка. Ручной сплошной контроль на потоке невозможен физически: пока контролёр меряет одну деталь, мимо поста проходят десятки. Поэтому приёмка идёт по выборочному плану, и вывод делается о партии, а не об изделии. Между двумя выборками через линию проходит поток, который не смотрел никто, и скрытый дефект по ГОСТ 15467-79 уезжает к потребителю вместе с годной по документам продукцией.
Третье ограничение – данные. Результат ручного контроля живёт в журнале и в акте: цифру за смену получить можно, тренд по типам дефектов за квартал – уже нет. Привязать всплеск брака к партии сырья, к смене или к конкретному узлу линии по бумажному журналу не выходит, а без такой привязки причина не устраняется. Так и видно, как ОТК из инструмента управления превращается в фильтр на выходе: брак ловится, но не сокращается. ISO 9001 требует решений, опирающихся на свидетельства, а свидетельства для этого надо сначала собрать в пригодном для анализа виде.
Как мы усиливаем ОТК машинным зрением
Ручной контроль мы не отменяем, а снимаем с него поток. На линии машинное зрение смотрит каждое изделие, а не выборку: детекция занимает меньше секунды, набор распознаваемых дефектов измеряется сотнями, съёмка идёт в четырёх спектральных диапазонах – цветная и чёрно-белая оптика, ИК, УФ, рентген. Команда на отбраковку уходит через АСУ ТП, а поток с конвейера в реальном времени разбирает промышленная видеоаналитика.
Контролёру остаётся то, что машине не отдать: решения на границе допуска, разбор рекламаций, работа с поставщиком, документы. Данные о браке при этом копятся сами – тренды по типам дефектов, привязка к смене, партии сырья и узлу линии. Продуктивность персонала на таких проектах растёт на 25% и выше. Как устроен автоматический контроль качества продукции целиком, от камеры до отгрузки, разобрано отдельно.
